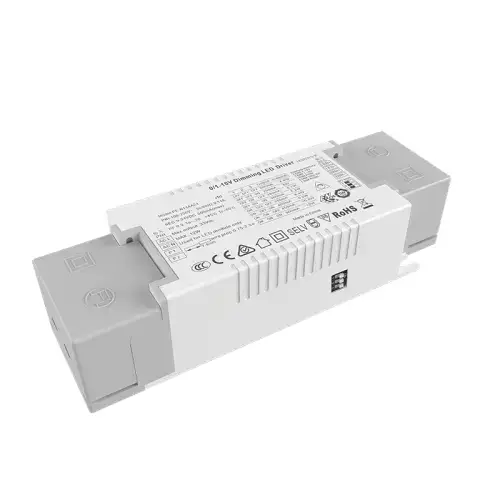

10W konštantný prúd 0/1-10V CCT stmievateľný LED ovládač

Vysokokvalitný továrenský 10W konštantný prúd 0/1-10V CCT stmievateľný LED ovládač má dvojkanálové ovládanie signálu, jeden kanál je 0/1-10v na ovládanie jasu, druhý kanál je 0/1-10v na ovládanie teploty farieb, CPU riadi krivku stmievania a ovládanie zmiešanej frekvencie.

Odoslať dopyt

Ako profesionálny výrobca by vám spoločnosť Starwell chcela poskytnúť vysoko kvalitný 10W stmievateľný LED ovládač s konštantným prúdom 0/1-10V CCT. Na dosiahnutie vizuálneho vnímania jasu sú použitými surovinami prvotriedne značky, importovaný čip s ultra hlbokým stmievacím dizajnom, ktorý zodpovedá rôznym inteligentným systémom stmievania na trhu Presné ovládanie farebnej teploty, ultramalý dizajn (ak je systém zmiešaný režim teploty farieb s dvomi kanálmi nastavenia jasu súčasne, je potrebné prispôsobiť program).

Špecifikácia

Model		PE-FN10ACA42	PE-FN20ACA42
VÝSTUP	Výstupné napätie	9-42 Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	Maximálne výstupné napätie	42 V DC	42 V DC
	Výstupné napätie bez zaťaženia	45 V DC	45 V DC
	Výstupný prúd	120/180/200/240/270/300/350 mA	200/250/280/300/350/400/450/500 mA
	Výstupný výkon	1,5W ~ 9,8W	2W ~ 21W
	Stroboskopická úroveň	Žiadne blikanie
	Rozsah stmievania	0~100%, LED štart na 0,03% možné.
	Frekvencia stmievania PWM	> 3600 Hz
	Aktuálna presnosť	± 5 %
	Režim vypnutia	Žiadny výstup maximálneho jasu signálu
VSTUP	Rozhranie stmievania	0-10V 1-10V prúd signálového rozhrania <2ma
	Rozsah vstupného napätia	200-250 Vac
	Frekvencia	50/60 Hz
	Vstupný prúd	<0,045A ac230v	<0,055A AC230V
	Faktor výkonu	PF>0,94/230V ac (pri plnom zaťažení)	PF>0,95/230V AC (pri plnom zaťažení)
	THD	230 Vac@THD <14 % (pri plnom zaťažení)
	Účinnosť (typ.)	81 %	86 %
	Nábehový prúd (typ.)	studený štart25A@230Vac
	Anti Surge	L-N: 1,8 kV
	Zvodový prúd	<0,25 mA/230 Vac
ŽIVOTNÉ PROSTREDIE	Pracovná teplota	ta: 45 °C tc: 80 °C
	Pracovná vlhkosť	20 ~ 95% RH, nekondenzujúca
	Skladovacia teplota, vlhkosť	-40 až 80 °C, 10 až 95 % relatívnej vlhkosti
	Temp.Coefficient	±0,03 %/°C(0-50)°C
	Vibrácie	10~500Hz, 2G 12 min./1 cyklus, perióda 72 min. každý pozdĺž osí X, Y, Z.
OCHRANA	Ochrana proti prehriatiu	Inteligentné nastavenie alebo vypnutie výstupného prúdu, ak teplota PCB ≥110°C, sa automaticky obnoví.
	Ochrana proti preťaženiu	Vypnite výstup, keď menovitý výkon ≥102 %, automatické obnovenie.
	Ochrana proti skratu	Automatické vypnutie, ak dôjde ku skratu, automatické obnovenie.
	Ochrana proti nezaťaženiu	výstup konštantné napätie.
BEZPEČNOSŤ & EMC	Odolné napätie	I/P-O/P: 3750 Vac
	Izolačný odpor	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Bezpečnostné normy	IEC/EN61347-1, IEC/EN61347-2-13
	EMC emisie	/
	EMC imunita	/
	Stroboskopický testovací štandard	IEEE 1789
INÉ	Rozmer	130×37×22,6 mm (D×Š×V)
	Balenie	PE vrecko
	Hmotnosť (G.W.)	85 g ± 10 g

Vlastnosti:

1.integrujte viacero rozhraní stmievania a prispôsobenia farieb 2.0/1-10v nastavenie jasu, teplota prispôsobenia farieb

3. digitálny riadiaci výstup bez stroboskopického

4. AC vstup 200-250v rozsah

5. prirodzené chladenie vzduchom, odolný proti vlhkosti, tepelne vodivý silikónový proces odvádzania tepla

6. dizajn hlbokého stmievania

7. viacnásobné ochranné funkcie

8. krimpovací dizajn, pohodlný a rýchly

Aplikácia:

1. LED dvojfarebný svetelný zdroj

2. inteligentné osvetlenie vily

3. bezdrôtový inteligentný systém osvetlenia je prístupný

4. osvetlenie múzea

5. špičkové komerčné osvetlenie

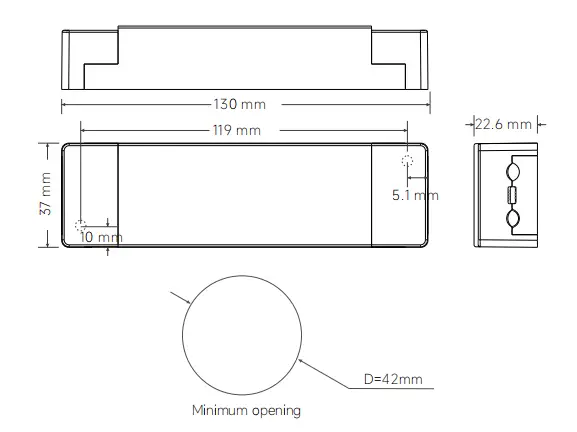

Rozmery:

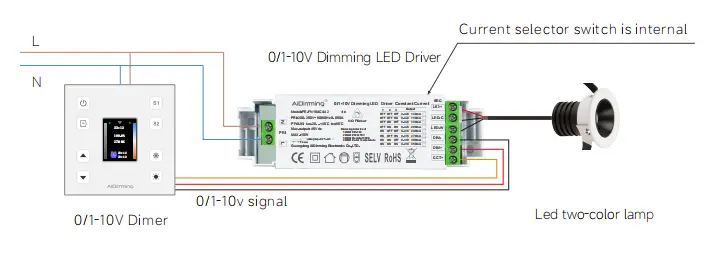

Zapojenie:

1. Zapojenie vstupných svoriek: vhodné pre drôt s prierezom 22awg-14awg (0,5mm2 – 1,5mm2), odizolovanie vyžaduje 9-10mm cín

2. Zapojenie výstupných svoriek: vhodné pre drôt s prierezom 22awg-12awg (0,5mm2 – 1,5mm2), odizolovanie vyžaduje 6-7mm cín

3. Zapojenie výstupnej svorky: kladný pól výstupnej LED je spoločná svorka a trojvodičová LED môže

byť pripojený k jednému z kladných pólov.

Návod na použitie:

Ak nie je uvedené inak, všetky špecifikácie a parametre sa merajú pri vstupe 230 VAC, menovitom zaťažení a okolitej teplote 25 ℃

Teplota

Tento výrobok má na vstupe uzáver lisovacej línie, so samosvorným upínaním, možno ho otvoriť skrutkovačom, potom

uvidíte vstupnú svorku spojenú so striedavým vedením L a nulovým nulovým N, výstupnú svorku pripojte podľa

štítku produktu, všimnite si kladný a záporný pól.

**1: Venujte pozornosť rozdielu medzi vstupom a výstupom, pripojte ho správne a potom zapnite

**2: najskôr pripojte záťaž DC výstupu, po kontrole otvorte ovládač; v režime konštantného prúdu, ak je výkon

zapnutý pri otvorenom okruhu, vypnite ovládač a nemôžete pripojiť LED, kým nebude elektrická energia uložená na výstupe

uvoľnite, inak môže dôjsť k poškodeniu LED;

**3. tento typ ovládača je obmedzený iba na použitie LED lámp, rozsah vstupného napätia je AC200-250V, tepelná izolácia

bavlna a iné predmety, ktoré bránia rozptylu tepla produktu, ktorý je v súlade s produktom podľa špecifikácie

výstupné napätie, rozsah prúdu, teplota prostredia je -20-45 stupňov a povrch nemôže pokryť

podmienky životného prostredia, tento výrobok má 5 rokov bezplatnej záruky.

1. LED lampa nesvieti po prvom pripojení ovládača stmievania, vypnite AC vstup a skontrolujte

takto:

1) či je alebo nie je jednosmerný výstup zlý kontakt;

2) či je polarita výstupu jednosmerného prúdu obrátená alebo či je doska LED privarená proti;

3) či je AC vstup zlý kontakt, otestujte po odstránení týchto porúch;

2. Zariadenie má dobré pripojenie, LED svieti, ale LED bliká, vypnite AC vstup a skontrolujte nasledovne:

1).či sa parametre a skutočné parametre zhodujú alebo nie.

2). včas s nami komunikujte, ak máte nejaké otázky týkajúce sa používania, pokúsime sa čo najlepšie vyriešiť problémy s vami.

Rozdiel medzi 0-10V a 1-10V:

1. Keď je stmievač 0 / 10 V nastavený na maximum 10 V, výstupný prúd dosiahne 100 % výstupného výkonu a jas dosiahne 100 %. Keď je stmievač 0-10V nastavený na 0V, prúd bude

minimum a svetlo sa vypne; Keď je stmievanie 1-10V nastavené na 1V, prúd je minimálny a svetlo zhasne.

2. Rozdiel medzi 0-10V a 1-10V stmievaním: rôzne štartovacie a uzatváracie napätie, 0-10V je zapnuté pri 0,7V,

(minimálny jas) 1-10V je zapnutý pri 1,2V (minimálny jas).

3. Ovládač digitálneho stmievania 0-10V a 1-10V automatická identifikácia dvoch režimov stmievania.

4. Rovnaký signálny obvod riadi svetlo a tmu súčasne.

5. Stmievač (systém stmievania) sa delí na signály stmievania 0-10V a 1-10V.

6. Kompatibilita stmievania súvisí s ovládacou vzdialenosťou signálneho vedenia a počtom ovládacích zdrojov napájania.

Ak je číslo príliš veľké alebo signálny riadok príliš dlhý, vyskytnú sa problémy, ako napríklad, že sa nedá nastaviť nižšie a nedá sa nastaviť vypnutie.
