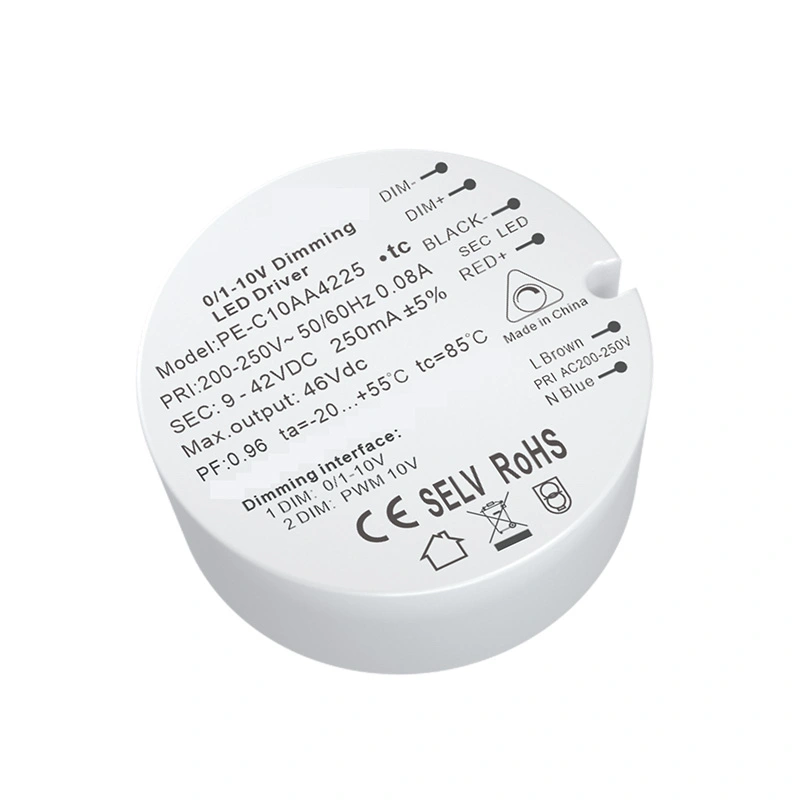

10W konštantný prúd 0-10V stmievateľný LED ovládač
  • 10W konštantný prúd 0-10V stmievateľný LED ovládač10W konštantný prúd 0-10V stmievateľný LED ovládač

10W konštantný prúd 0-10V stmievateľný LED ovládač

Ako poprední čínski dodávatelia ponúkame stmievateľné LED ovládače Starwell 10W s konštantným prúdom 0-10V vo veľkom, kombinujúc kvalitný výkon s elegantnou konštrukciou. PE-C10 využíva ovládanie signálu a signál 0/1-10V na ovládanie jasu. Použité suroviny sú prvotriedne značky. Dovezený čip nemá dizajn stroboskopického stmievania, ktorý zodpovedá rôznym produktom na trhu Inteligentný systém stmievania. Výstup stmievania PWM riadi jas LED, presne riadi jas a odchýlka teploty stmievania farieb je malá.
Proces vedenia tepla silikagélom je prijatý interne, aby sa elektronická tepelná rovnováha komponentov stala stabilnejšou.

Odoslať dopyt

Hľadáte spoľahlivých dodávateľov 10W stmievateľného LED ovládača s konštantným prúdom 0-10V? Starwell ponúka veľké množstvá zo svojej továrne v Číne so zameraním na elegantný dizajn a konzistentnú kvalitu.

Náš 10W stmievateľný LED ovládač s konštantným prúdom 0-10V využíva interne silikónovú tepelnú vodivú technológiu, ktorá umožňuje stabilnejšiu tepelnú rovnováhu elektronických komponentov.


Špecifikácia

Model

PE-C10AA42

PE-C10RA

VÝSTUP

Výstupné napätie

25-42Vdc

25-42Vdc

Maximálne výstupné napätie

42 V DC

42 V DC

Výstupné napätie bez zaťaženia

46 V DC

46 V DC

Výstupný prúd

250 mA (150 – 250 mA)

250 mA (150 – 250 mA)

Výstupný výkon

2,25W ~ 10,5W

2,25W ~ 10,5W

Stroboskopická úroveň

Bez blikania

Rozsah stmievania

0 ~ 100 %, stmievanie LED od 0,03 %

Frekvencia stmievania PWM

> 3600 Hz

Aktuálna presnosť

± 5 %

Režim vypnutia

Aktívny signál, žiadny prístup k signálu, výstup maximálneho nastaveného prúdu

VSTUP

Rozhranie stmievania

0-10V 1-10V 10vpwm prúd signálového rozhrania < 0,1mA (100k potenciometer pre pe-c10ra)

Rozsah vstupného napätia

200-250 Vac

Frekvencia

50/60 Hz

Vstupný prúd

<0,06 A striedavého prúdu 230 v

Faktor výkonu

PF>0,96/230V

THD

230 Vac@THD  <4 % (pri plnom zaťažení)

Účinnosť (typ.)

78 %

Nábehový prúd (typ.)

studený štart20A@230Vac

Anti Surge

L-N: 1,5 kV

Zvodový prúd

<0,25 mA/230 Vac

ŽIVOTNÉ PROSTREDIE

Pracovná teplota

ta: 55 °C  tc: 80 °C

Pracovná vlhkosť

20 ~ 95% RH, nekondenzujúca

Skladovacia teplota, vlhkosť

-40 až 80 °C, 10 až 95 % relatívnej vlhkosti

tepl. Koeficient

±0,03 %/°C(0-50)°C

Vibrácie

10~500Hz, 2G 12 min./1 cyklus, perióda 72 min. každý pozdĺž osí X, Y, Z.

OCHRANA

Ochrana proti prehriatiu

Inteligentné nastavenie alebo vypnutie výstupného prúdu, ak teplota PCB ≥110°C, sa automaticky obnoví.

Ochrana proti preťaženiu

Vypnite výstup, keď menovitý výkon ≥102 %, automatické obnovenie.

Ochrana proti skratu

Automatické vypnutie, ak dôjde ku skratu, automatické obnovenie.

Ochrana proti nezaťaženiu

výstup konštantné napätie.

BEZPEČNOSŤ A EMC

Odolné napätie

I/P-O/P: 3750 Vac

Izolačný odpor

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

Bezpečnostné normy

IEC/EN61347-1, IEC/EN61347-2-13

EMC emisie

EN61000-3-2 Trieda C, IEC61000-3-3

EMC imunita

EN61000-4-2,3,4,5,6,8,11,  EN61547

Stroboskopický testovací štandard

IEEE 1789

INÉ

Rozmer

D43,2 × 20,5 mm (D × Š × V)

Balenie

PE vrecko

Hmotnosť (G.W.)

42 g ± 5 g

Poznámky

1. Rozdiel medzi pe-c10aa a pe-c10ra: pe-c10aa je 0-10V / 1-10V / PWM stmievanie a pe-c10ra je špeciálne stmievanie pre 100k premenlivý odpor 2. Merané parametre sa vykonávajú pri vstupnom 230V AC prostredí 25 stupňov 3. Napájanie konštantným prúdom, v stave bez stmievania je výstupný prúd maximálnou nastavenou hodnotou 4. Napätie pripojené k svietidlu musí byť v rámci vyznačeného rozsahu napätia napájacieho zdroja 5. Tento produkt využíva proces odvádzania tepla na silikagéli, aby sa vyrovnala vnútorná teplota a zabezpečila bezpečnosť a spoľahlivosť produktu 6. Testovacia vzdialenosť signálneho vedenia: 1,5 m2 tieneného vedenia, 200 m so 40 napájacími zdrojmi. Vzhľadom na faktor vzdialenosti sa vzdialenosť predĺži a počet ovládacích prvkov sa zníži. Dĺžka signálneho vedenia je  Zvýšenie povedie k signálu útlmu, takže počet ovládateľných svietidiel bude klesať so zväčšujúcou sa ovládacou vzdialenosťou



Vlastnosti:

Stmievateľný LED ovládač s konštantným prúdom 1,0-10v/1-10v

2. Vstupné napätie: 200V-250V @ 50/60Hz

3. Výstupné napätie: 25-42Vdc

Digitálny riadiaci výstup je prijatý bez stroboskopického efektu

3. Prirodzené chladenie vzduchom, odolnosť proti vlhkosti, vedenie tepla a proces odvádzania tepla zo silikagélu4. Dizajn s ultra malým objemom

5. Viacnásobná ochranná funkcia

6. Teplovodivý silikagél má vysoký odvod tepla a teplotnú odolnosť

7. Žiadny dizajn blikania



Aplikácia:

1. LED svetelný zdroj

2. Inteligentné osvetlenie vily

3. Bezdrôtový inteligentný systém osvetlenia je prístupný

4. Osvetlenie múzea

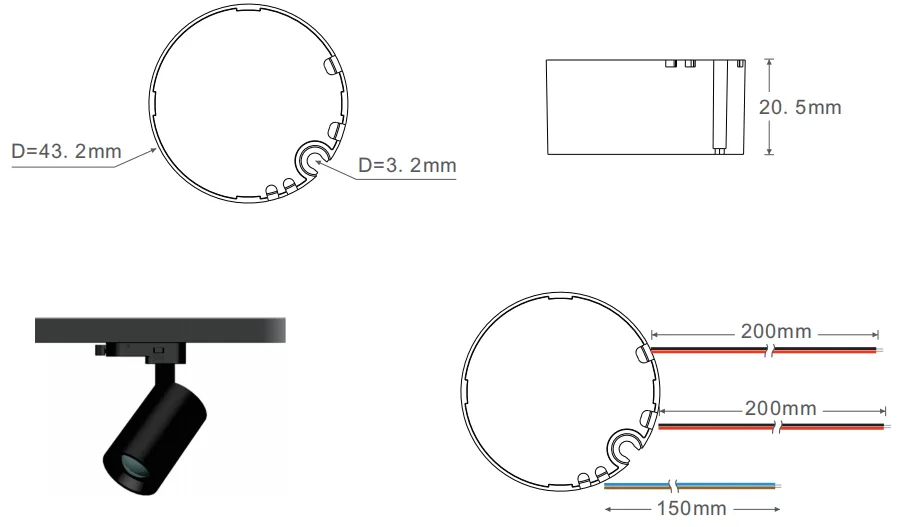

Rozmery:

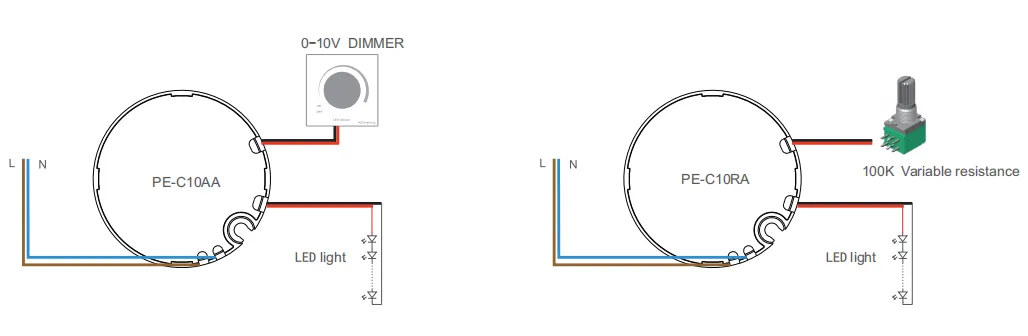

Zapojenie:

Návod na použitie:

Vstupná svorka produktu je prepojená so striedavým napätím L a nulovým vedením n a výstupná svorka je zapojená podľa identifikácie produktu. Venujte pozornosť kladným a záporným pólom.

1. Pri používaní tohto napájacieho zdroja dávajte pozor na rozlíšenie vstupného a výstupného konca. Zapojte správne a zapnite ho až po kontrole.

2. Najprv pripojte záťaž na výstup jednosmerného prúdu, skontrolujte, či je správna, a potom pripojte napájanie.

3. Rozsah vstupného napätia výrobku je ac20-250v, ktoré sa používa v rámci špecifikovaného rozsahu zaťaženia a teplota okolia je -20 až + 55 , V prostredí, ktoré spĺňa prevádzkové podmienky výrobku,

na výrobok sa vzťahuje 3-ročná bezplatná záruka. Riešenia bežných problémov počas používania:

1. Produkt nefunguje, keď je zapnutý: 1. Skontrolujte, či je správne pripojené tlakové vedenie,

2. Či je riadiaca čiara signálu správna,

3. Či sú vstup a výstup nesprávne pripojené

4. Skontrolujte, či nie je skratované signálne vedenie (či je možné rozsvietiť signálne svetlo pri odpojení).

2. Keďže napájanie je riadené číslom nízkonapäťového vedenia, je potrebné použiť tienené signálne vedenia

možné pri skutočnom použití zabezpečiť kontrolné množstvo a vzdialenosť.



Rozdiel medzi 0-10V a 1-10V:

Vstupná svorka produktu je prepojená so striedavým napätím L a nulovým vedením n a výstupná svorka je zapojená podľa identifikácie produktu. Venujte pozornosť kladným a záporným pólom.

1. Pri používaní tohto napájacieho zdroja dávajte pozor na rozlíšenie vstupného a výstupného konca. Zapojte drôt

správne a zapnite ho až po kontrole.

2. Najprv pripojte záťaž na výstup jednosmerného prúdu, skontrolujte, či je správna, a potom pripojte napájanie.

3. Rozsah vstupného napätia produktu je ac20-250v, ktoré sa používa v rámci špecifikovaného rozsahu zaťaženia a okolitá teplota je -20 až + 55 ,

V prostredí, ktoré spĺňa servisné podmienky produktu, sa na produkt vzťahuje 3-ročná bezplatná záruka.

Riešenia bežných problémov počas používania:

1. Produkt nefunguje, keď je zapnutý: 1. Skontrolujte, či je správne pripojené tlakové vedenie,

2. Či je riadiaca čiara signálu správna,

3. Či sú vstup a výstup nesprávne pripojené

4. Skontrolujte, či nie je skratované signálne vedenie (či je možné rozsvietiť signálne svetlo pri odpojení).

2. Keďže napájanie je riadené číslom nízkonapäťového vedenia, musia sa používať tienené signálne vedenia

ako je to možné pri skutočnom použití, aby sa zabezpečilo kontrolné množstvo a vzdialenosť.
