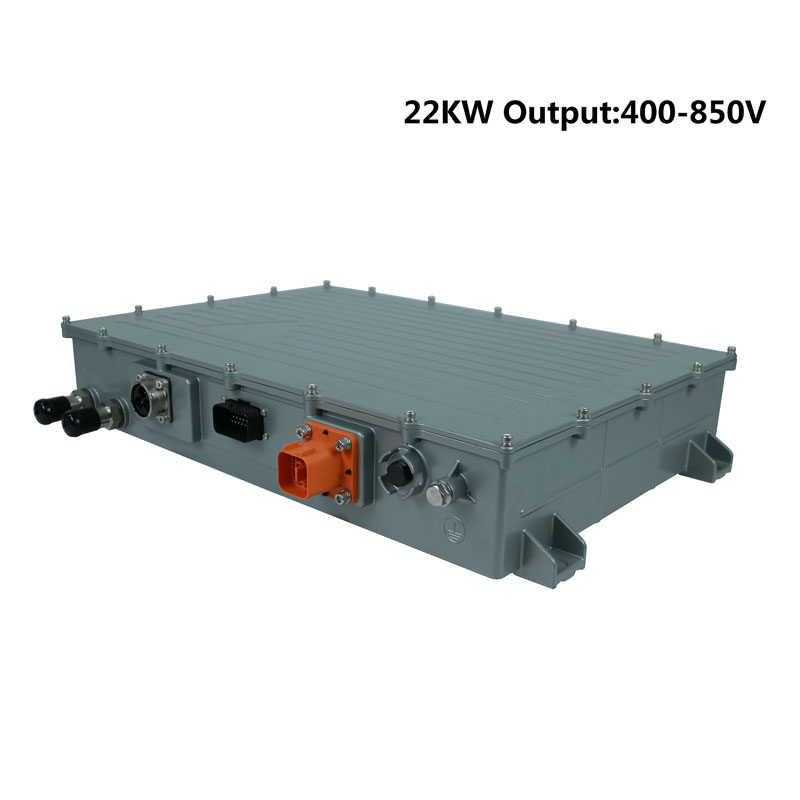

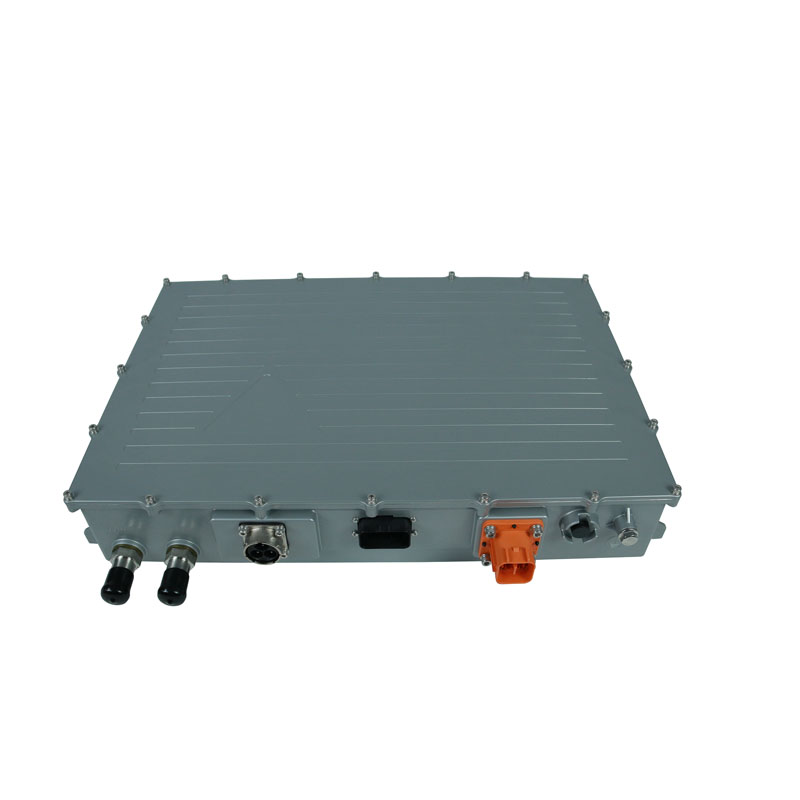

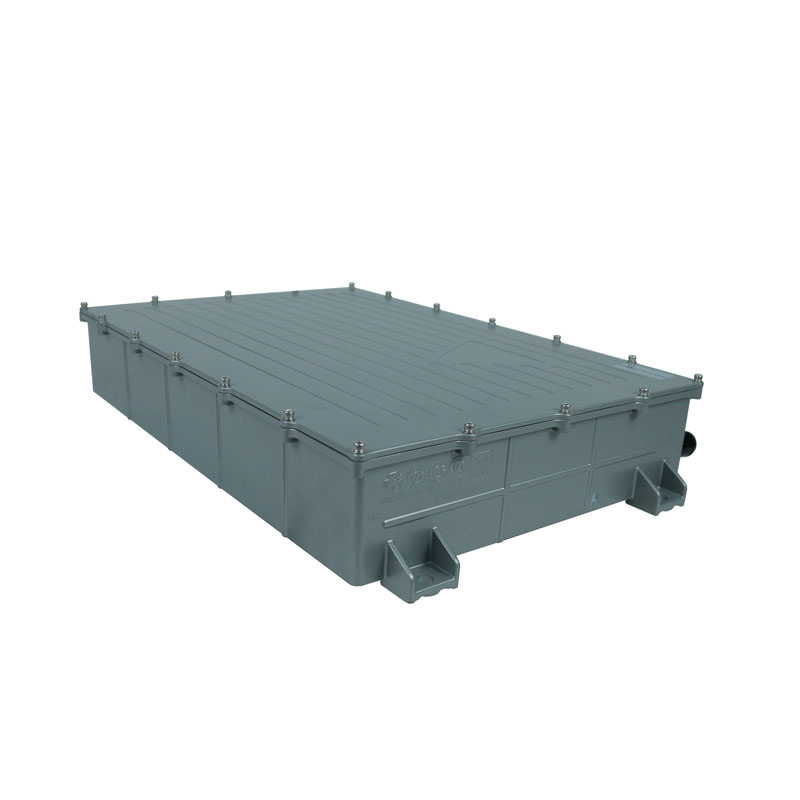

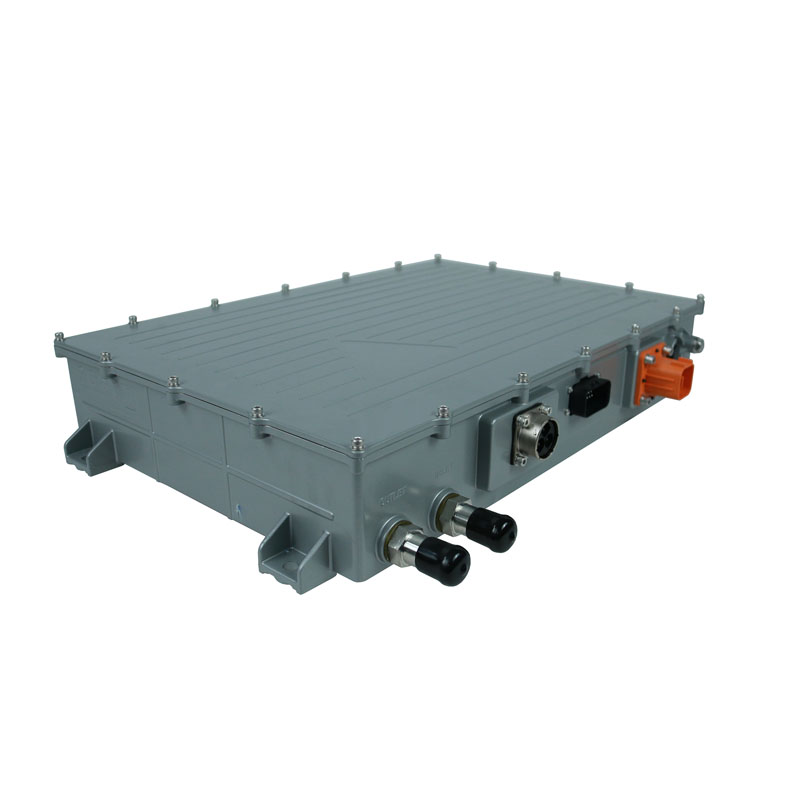

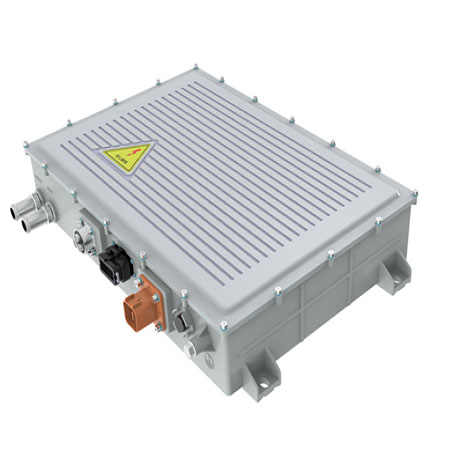

22kw OBC nabíjačka

STARWELL jeden z čínskych výrobcov 22kw OBC nabíjačky, ktorý ponúka vynikajúcu kvalitu za konkurencieschopnú cenu

Odoslať dopyt

Nabíjačka OBC (On-Board Charger) série SW-AS22000 je špeciálne navrhnutá pre väčšie aplikácie nabíjačky energie, ako sú autobusy a komerčné nákladné autá. Je vybavený trojfázovým AC vstupom a širokým rozsahom výstupného napätia od 400 V DC do 850 V DC. OBC je skonštruovaný tak, aby odolal drsnému prostrediu vrátane vibrácií, tepelných šokov a extrémnych teplotných rozsahov.

Jednou z pozoruhodných vlastností série SW-AS22000 je systém kvapalinového chladenia, ktorý pomáha efektívne odvádzať teplo a zaisťuje optimálny výkon. OBC tiež prichádza s krytom IP67, ktorý poskytuje ochranu proti prachu a vniknutiu vody.

OBC je programovateľný vďaka nezávislej riadiacej jednotke zabudovanej vo vnútri. Táto flexibilita umožňuje prispôsobiť nabíjačku individuálnym požiadavkám zákazníka. Séria SW-AS22000 má navyše vynikajúcu prispôsobivosť viacerých sietí, vďaka čomu je v súlade s medzinárodnými normami, ako sú SAE J1772 a EN61851.

Nabíjačka OBC s výkonom 22 kW využíva nabíjacie algoritmy riadené procesorom, ktoré optimalizujú účinnosť nabíjania a prispievajú k dlhšej životnosti nabíjačky aj vysokonapäťovej (HV) batérie. Tieto algoritmy zabezpečujú, že proces nabíjania je prispôsobený špecifickým charakteristikám nabíjanej batérie, čím sa maximalizuje jej výkon a životnosť.

Pokiaľ ide o rozsah použitia, séria PCHG-AS22000 od spoločnosti STARWELL podporuje rôzne typy batérií. Patria sem olovené batérie, lítium-iónové batérie, ternárne lítium-iónové batérie a lítium-železofosfátové batérie. Nabíjačka OBC s výkonom 22 kW je špeciálne navrhnutá na efektívne a bezpečné nabíjanie týchto typov batérií.

Séria SW-AS22000 navyše podporuje komunikáciu cez protokol CAN BUS, čo umožňuje integráciu s inými systémami vozidla pre vylepšené možnosti kontroly a monitorovania.

Hlavná prednosť

★Súlad s trojfázovým AC vstupom.

★Súlad s SAE J1772 a EN61851.

★Kompaktná a ľahká konštrukcia.

★ Konštantný výkon a možnosť nabíjania konštantným prúdom.

★ Odolné voči vibráciám a IP67 pre použitie na palube.

★ Upgradovateľný firmvér cez zbernicu CAN.

★ Ochrana jednosmerného vysokonapäťového prepojovacieho obvodu (HVIL).

★Presná a efektívna nabíjacia sila.

Funkcia a vlastnosti:

Typ	Palubná nabíjačka s výkonom 22 kW
Model	SW-AS22000
Rýchlosť výstupného napätia	700 V
Režim nabíjania	Režim odozvy (môže komunikovať)

AC vstup	3-fázový	Jednotka
Rozsah vstupného napätia	152 – 465	V
Vstupný frekvenčný rozsah	47 – 63	Hz
AC prúd THD	< 5	%
Účiník	> 0,99
Efektívnosť	> 94 @ od 50 % do maximálneho zaťaženia	%
Max. vstupný prúd (eff)	64	A
Maximálny vstupný výkon	22	kVA
Nárazový prúd	< 40 @ 380 Vac	A

DC výstup		Jednotka
Programovateľný rozsah napätia	400 – 850	Vdc
Min. napätie Rozsah konštantného výkonu	700	Vdc
Presnosť nabíjacieho napätia	≤1	%
Presnosť nabíjacieho prúdu	≤5	%
Amplitúda zvlnenia nabíjacieho prúdu	≤1	%
Max. výstupný výkon	11	KW
Max. nabíjací prúd	18	Adc
Čas odozvy výstupu	≤5	S
Prednabíjanie	interné

Funkcia nabíjania
Funkcia nabíjania	Nabíjanie podľa BMS komunikácie
Komunikačná funkcia	Ovládanie zbernicou CAN
Komunikačný protokol (do BMS)	Podľa SAE J1939/definované zákazníkom
Prenosová rýchlosť komunikácie CAN	250/500 kbps, bez ukončovacieho odporu.
Ovládanie AC nabíjania	Vyhovuje SAE J1772 a EN 61851 Keď je povolená SAE J1772, nabíjačka je plne kompatibilná so SAE J1772 Elektráreň (vyhovujúca EVSE SAE J1772, úroveň 1 a 2). Keď je povolená norma EN 61851, nabíjačka je plne v súlade s normou EN 61851 Elektráreň.
Zobudiť sa	12V signál Hardwire prebudiť BMS príkaz na prebudenie Prebudenie signálu CP,CC
