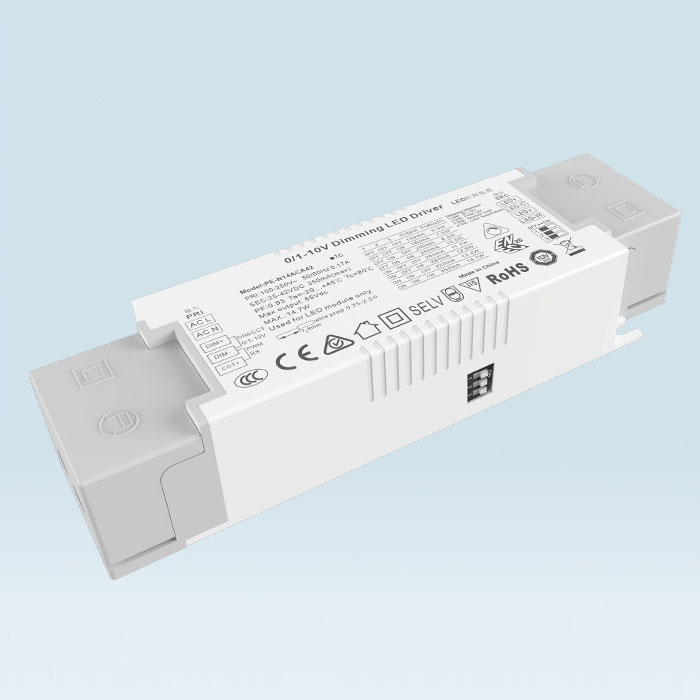

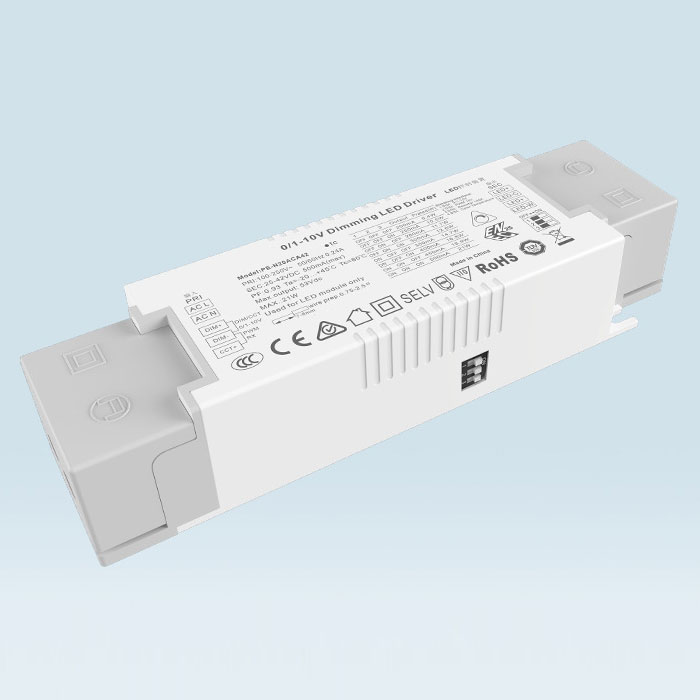

45W konštantný prúd 0-10V CCT stmievateľný LED ovládač

Ste vítaní, aby ste prišli do našej továrne a kúpili si najnovší predajný, lacný a vysokokvalitný 45W stmievateľný LED ovládač CCT s konštantným prúdom 0-10V CCT, STARWELL sa teší na spoluprácu s vami.

PE-N45ACA využíva obojsmerné ovládanie signálu, jeden spôsob ovládania jasu a druhý spôsob ovládania teploty farieb. Použité suroviny sú prvotriedne značky a  importovaný  čipový  ultra  hlboký  stmievací dizajn, ktorý zodpovedá rôznym inteligentným systémom stmievania na trhu. Výstup PWM stmievania riadi jas LED a presne riadi teplotu farieb. Proces vedenia silikónového tepla je interne dotovaný a tepelná bilancia elektronických komponentov je stabilnejšia.

45W konštantný prúd 0-10V CCT stmievateľný LED ovládač Vlastnosti:

1. Integrujte viacero rozhraní stmievania a prispôsobenia farieb

2. 0-10v/1-10v adaptívny

3. Digitálny riadiaci výstup je prijatý a nie je stroboskopický

4. Medzinárodný všeobecný AC vstup 100-250V rozsah

5. Prirodzené chladenie vzduchom, odolnosť proti vlhkosti, vedenie tepla a proces odvádzania tepla zo silikagélu

6. Dizajn hlbokého stmievania

7. Viacnásobné ochranné funkcie

8. Výstupný vysokonapäťový terminál, bezpečný a pohodlný

9. Krimpovací dizajn, pohodlný a rýchly

10. Výber prúdu 8 prevodov

11. Certifikáty TUV CE SAA ENEC

12 147,5 * 43 * 30 mm

45W konštantný prúd 0-10V CCT stmievateľný LED ovládač Zoznam modelov:

Stmievanie konštantného prúdu 0/1-10V CCT

séria	Stmievanie	Model	Vstup	Moc	PF	Výstupný prúd	Výstupné napätie
PE-N14ACA 3-15W bez blikania	PWM 10V 100 tis Potenciometer jednosmerný CCT jednosmerka stmievanie	PE-N14ACA42	AC 100-250V	15 W	0,88-0,96PF THD<10%	25-42V	150/180/200/250/280/ 300/320/350 mA
PE-N20ACA 8-20W bez blikania	PWM 10V 100 tis Potenciometer jednosmerný CCT jednosmerka stmievanie	PE-N20ACA42	AC 100-250V	21 W	0,88-0,96PF THD<10%	25-42V	200/250/280/300/350/ 400/450/500 mA
PE-N30ACA 15-30W bez blikania	PWM 10V 100 tis Potenciometer jednosmerný CCT jednosmerka stmievanie	PE-N30ACA42	AC 100-250V	29,4 W	0,88-0,96PF THD<10%	25-42V	350/400/450/500/550/ 600/650/700 mA
PE-N45ACA 30-44W bez blikania	PWM 10V 100 tis Potenciometer jednosmerný CCT jednosmerka stmievanie	PE-N45ACA42	AC 100-250V	44,1 W	0,88-0,96PF THD<10%	25-42V	700/750/800/850/900/ 950/1000/1050 mA

45W konštantný prúd 0-10V CCT stmievateľný LED ovládač Aplikácia:

1. Led dvojfarebný svetelný zdroj

2.Villa inteligentné osvetlenie

3. Bezdrôtový inteligentný systém osvetlenia je prístupný

4.Osvetlenie múzea

45W konštantný prúd 0-10V CCT stmievateľný LED ovládač Špecifikácia:

rozmer:

Označenie:

Aktuálny výber LED:

Prepínač DIP pre rýchly výber 8 voliteľných prúdov (pozri tabuľku nižšie).

Po nastavení prúdu pomocou prepínača DIP vypnite a potom zapnite, aby bol nový prúd účinný.

napr. LED 3,2V/ks: 9-24V môže napájať 3-7ks LED v sérii, 25-42V môže napájať 7-12ks LED, maximálne množstvo LED v sérii bude závisieť od skutočného napätia LED.

Elektrické schéma:

Použitie návodu:

Vstupný koniec výrobku je opatrený lisovacím krytom vstupnej linky so samosvornou svorkou. Pomocou štrbinového skrutkovača rovnomerne zatlačte nahor a pomaly ho nakláňajte, aby ste odkryli vstupnú svorku, pripojte striedavé vedenie L a nulovú čiaru n a pripojte výstupnú svorku podľa identifikácie produktu. Dávajte pozor na kladné a záporné póly Poznámka

1. Pri používaní tohto napájacieho zdroja dávajte pozor na rozlíšenie vstupného a výstupného konca. Zapojte správne a zapnite ho až po skontrolovaní Poznámka

2. Najprv pripojte záťaž na výstup DC, potvrďte, že je správna, a potom zapnite napájanie; V režime konštantného prúdu, ak je otvorený obvod zapnutý, vypnite napájanie a pripojte LED po uvoľnení elektrickej energie uloženej na výstupnom konci, inak môže LED vyhorieť Poznámka

3. Tento napájací ovládač sa používa iba pre LED lampy. Rozsah vstupného napätia produktu je AC 100-265V. Keď sa používa v rámci špecifikovaného rozsahu výstupného napätia a prúdu, okolitá teplota je -20 až + 45 ℃ a povrch nemôže byť pokrytý termoizolačnou bavlnou a inými predmetmi, ktoré blokujú odvod tepla produktu. V prostredí, ktoré spĺňa servisné podmienky produktu, sa na tento produkt vzťahuje päťročná bezplatná záruka.

Riešenia bežných problémov počas používania:

1. Produkt nefunguje, keď je zapnutý:

Skontrolujte, či je prítlačný kábel správne pripojený, znova stlačte koncovku prítlačného drôtu,

Či sú kladné a záporné póly LED žiarovky správne,

Či sú vstup a výstup nesprávne pripojené.

Skontrolujte, či signálny vodič nie je skratovaný (či je možné rozsvietiť signálnu lampu pri odpojení)

2. Zapnite blesk: 1. Ak kontrolka bliká, skontrolujte, či je napätie LED lampy v rozsahu napätia zdroja

3. Žiadne nastavenie teploty miešania farieb alebo jasu:

Skontrolujte, či je signálne vedenie pripojené alebo či nie je skratované.

Je možné nastaviť iba jas, nie teplotu miešania farieb. Skontrolujte, či je systém obojsmerný, ktorý súčasne upravuje jas, teplotu a farbu

4. Keďže napájanie je riadené číslom nízkonapäťového vedenia, pri skutočnom používaní sa v maximálnej možnej miere použijú tienené signálne vedenia, aby sa zabezpečila regulovaná veličina a vzdialenosť.

Rozdiel medzi 0-10V a 1-10V:

1.Keď je stmievač 0/10V nastavený na maximum 10V, výstupný prúd dosiahne 100% výstupného výkonu a jas dosiahne 100%. Keď je stmievač 0-10V nastavený na 0V, prúd bude minimálny a svetlo sa vypne; Keď je stmievanie 1-10V nastavené na 1V, prúd je minimálny a svetlo zhasne.

2. Rozdiel medzi 0-10V a 1-10V stmievaním: rôzne štartovacie a zatváracie napätie, 0-10V je zapnuté pri 0,7V, (minimálny jas) 1-10V je zapnuté pri 1,2V (minimálny jas).

3. Ovládač digitálneho stmievania 0-10V a 1-10V automatická identifikácia stmievania dva režimy stmievania.

4. Rovnaký signálny obvod riadi svetlo a tmu súčasne.

5.Dimmer (stmievací systém) je rozdelený na 0-10V a 1-10V stmievacie signály.

6. Kompatibilita stmievania súvisí s ovládacou vzdialenosťou signálneho vedenia a počtom ovládacích zdrojov napájania. Ak je číslo príliš veľké alebo signálny riadok príliš dlhý, vyskytnú sa problémy, ako napríklad, že sa nedá nastaviť nižšie a nedá sa nastaviť vypnutie.
