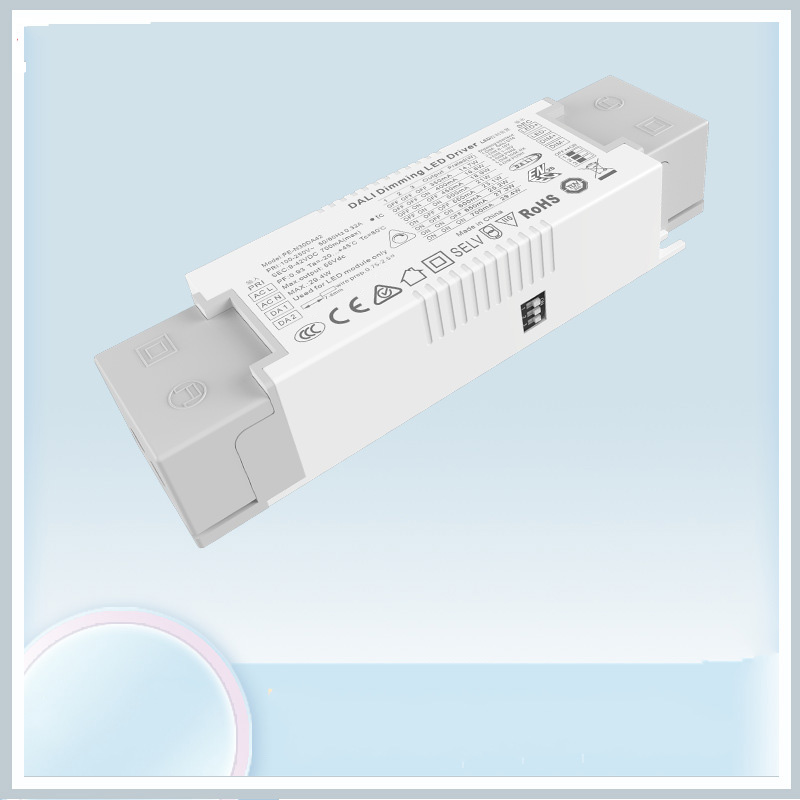

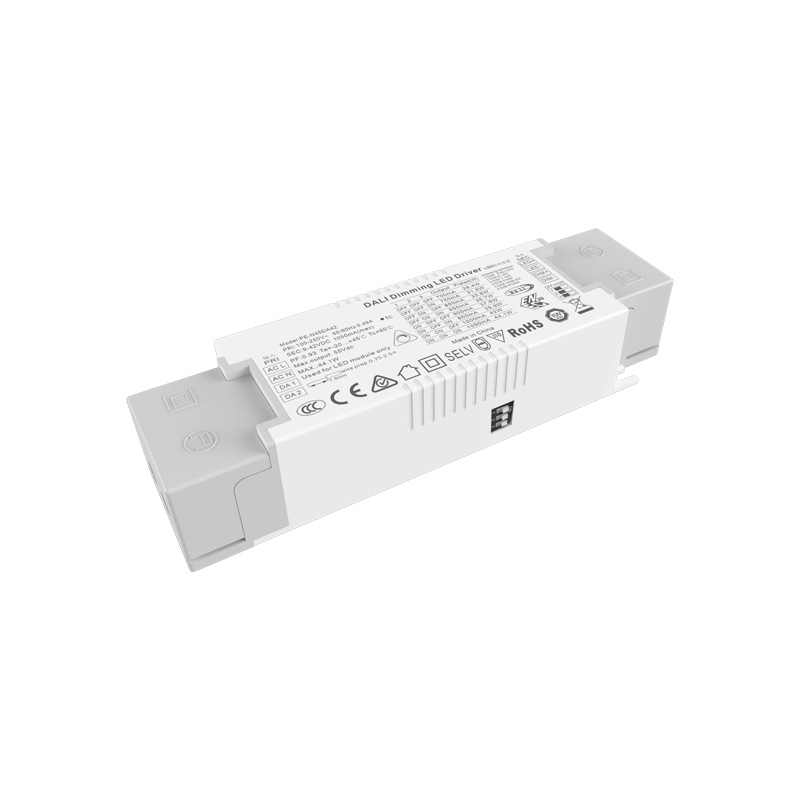

45W Stmievateľný LED ovládač DALI s konštantným prúdom

Jedným z čínskych výrobcov 45W stmievateľného LED ovládača DALI s konštantným prúdom, ktorý ponúka vynikajúcu kvalitu za konkurencieschopnú cenu, je STARWELL. Kľudne sa ozvite.
DALI (Digital Addressable Lighting Interface) je medzinárodná norma pre riadenie elektronických predradníkov, transformátorov, LED diód, núdzových svetiel a výjazdových značiek v jednoducho spravovateľnom digitálnom systéme riadenia osvetlenia.

Odoslať dopyt

Ako jeden z profesionálnych výrobcov vysokokvalitných 45W stmievateľných LED ovládačov DALI s konštantným prúdom si môžete byť istí, že si kúpite 45W stmievateľný LED ovládač DALI s konštantným prúdom od spoločnosti STARWELL a my vám ponúkneme tie najlepšie popredajné služby a včasné dodanie.

DALI Dimming LED Driver je jedným z LED ovládačov s konštantným prúdom stmievania vyvinutých mojou spoločnosťou s vysokým účinníkom, vysokou účinnosťou, vysokou presnosťou, použitím efektívneho stabilného nízkostratového riadiaceho čipu spínača a vysokovýkonných komponentov, vďaka čomu má nízku hlučnosť, úspora energie, ochrana životného prostredia, dlhá životnosť a ďalšie vlastnosti.

PE-N30DA/PE-N45DA má DALI/ Push/ 0-10V/1-10V/PWM/R DIM šesť spôsobov stmievania, použite prepínač DIP na zmenu funkcie stmievania, ktoré sa navzájom nerušia, neexistujú súčasne .

Rozhranie stmievania:

1. Stmievanie DALI, použite štandardné rozhranie signálu DALI. sa môže zhodovať so všetkými riadiacimi systémami DALI v značke.

Stmievanie 2,0-10V, použite štandardné stmievanie 0-10V /100K odpor/10V PWM.

45W konštantný prúd DALI stmievateľný LED ovládač Vlastnosti:

1. Integrované rozhranie štandardného stmievania DALI/Push/0-10V/1-10V/PWM/R DIM

2. S funkciou PUSH na realizáciu stmievania PUSH

3. Výstup digitálneho ovládania, bez blikania

4. Medzinárodný všeobecný AC vstup 100-250V rozsah

5. Typ ochrany: skrat / nadprúd / prepätie

6. Prirodzený studený vietor

7. Veľký terminál zaistený skrutkou

8. Ekonomická a pohodlná inštalácia

9. Dodržiavajte svetové bezpečnostné normy pre osvetľovacie zariadenia

10. Trieda ochrany II

11. Záruka 5 rokov

12. Certifikáty TUV CE SAA ENEC

13. Veľkosť: 147,5*43*30mm

45W konštantný prúd DALI stmievateľný ovládač LED Zoznam modelov:

Stmievanie konštantného prúdu DALI

séria	Stmievanie	Model	Vstup	Sila	PF	Výstupné napätie	Výstupný prúd
PE-N14DA 12-14,7W	DALI/Push/0-10V/1-10V/ 100K Rezistor/PWM	PE-N14DA24	AC 100-250V	12w	0,88-0,96PF THD<10%	9-24V	200/250/280/300/ 350/400/450/500 mA
PE-N14DA 12-14,7W	DALI/Push/0-10V/1-10V/ 100K Rezistor/PWM	PE-N14DA42	AC 100-250V	14,7 W	0,88-0,96PF THD<10%	9-42V	150/180/200/250/ 280/300/320/350 mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K Rezistor/PWM	PE-N20DA24	AC 100-250V	19,2 W	0,88-0,96PF THD<10%	9-24V	450/500/550/600/ 650/700/750/800 mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K Rezistor/PWM	PE-N20DA42	AC 100-250V	21 W	0,88-0,96PF THD<10%	9-42V	200/250/280/300/ 350/400/450/500 mA
PE-N30DA 20-30W	DALI/Push/0-10V/1-10V/ 100K Rezistor/PWM	PE-N30DA42	AC 100-250V	29,4 W	0,88-0,96PF THD<10%	9-42V	350/400/450/500/ 550/600/650/700 mA
PE-N45DA 30-45W	DALI/Push/0-10V/1-10V /100K Rezistor/PWM	PE-N45DA42	AC 100-250V	44,1 W	0,88-0,96PF THD<10%	9-42V	700/750/800/850/ 900/950/1000/1050 mA
Pre N60DA 30-60W	DALI/Push/0-10V/1-10V/ 100K Rezistor/PWM	PE-N60DA42	AC 200-250V	58,8 W	0,88-0,96PF THD<10%	9-42V	700/800/900/ 1000/1100/1200/ 1300/1400 mA

45W Konštantný prúd DALI Stmievateľného LED Driver Aplikácia:

Ovládače LED DALI (Digital Addressable Lighting Interface) sa používajú v rôznych scenároch. Tu sú niektoré bežné aplikácie:

1. Osvetlenie komerčných budov

2. Vzdelávacie inštitúcie

3. Zdravotnícke zariadenia

4. Pohostinstvo

5. Maloobchodné predajne

6. Architektonické osvetlenie

7. Vonkajšie osvetlenie

45W konštantný prúd DALI stmievateľný LED ovládač Špecifikácia:

Model		PE-N30DA42	PE-N45DA42
VÝSTUP	Výstupné napätie	9-42Vdc	9-42Vdc
	Maximálne výstupné napätie	42 V DC	42 V DC
	Výstupné napätie bez zaťaženia	55 V DC	55 V DC
	Výstupný prúd	550/600/650/700 mA	900/950/1000/1050 mA
	Výstupný výkon	4,95 W ~ 29,4 W	8,1 W ~ 44,1 W
	Stroboskopická úroveň	Žiadne blikanie
	Rozsah stmievania	0~100%, LED štart na 0,03% možné.
	Frekvencia stmievania PWM	> 3600 Hz
	Aktuálna presnosť	± 3 %
	Ripple & Noise	≤2V (bez stmievania)
VSTUP	Rozhranie stmievania	DALI (IEC62386), Push /0-10V/1-10V/PWM/100KR DIM Prúd riadenia signálu < 0,1mA
	Rozsah vstupného napätia	100-250 Vac
	Frekvencia	50/60 Hz
	Vstupný prúd	<0,37A		<0,56A
	Faktor výkonu	PF>0,95/100Vac, pri plnom zaťažení		PF>0,95/100Vac, pri plnom zaťažení
	THD	230 Vac@THD ≤ 15 % (plné zaťaženie)
	Účinnosť (tys.)	88% plné zaťaženie		88% plné zaťaženie
	Nábehový prúd (typ.)	Studený štart 3,7A @ 230 Vac		Studený štart 5,6 A @ 230 Vac
	Anti Surge	L-N: 2 kV
	Zvodový prúd	<0,25 mA/230 Vac
ENVIRONMENT	Pracovná teplota	ta: 45 °C tc: 80 °C
	Pracovná vlhkosť	20 ~ 95% RH, nekondenzujúca
	Skladovacia teplota, vlhkosť	-40 až 80 °C, 10 až 95 % relatívnej vlhkosti
	tepl. Koeficient	±0,03%/°C(0-50)°C
	Vibrácie	10~500Hz, 2G 12 min./1 cyklus, perióda 72 min. každý pozdĺž osí X, Y, Z.
OCHRANA	Ochrana proti prehriatiu	Inteligentné nastavenie alebo vypnutie výstupného prúdu, ak teplota PCB ≥110°C, sa automaticky obnoví.
	Ochrana proti preťaženiu	Vypnite výstup, keď menovitý výkon ≥102 %, automatické obnovenie.
	Ochrana proti skratu	Automatické vypnutie, ak dôjde ku skratu, automatické obnovenie.
	Ochrana proti nezaťaženiu	výstup konštantné napätie.
BEZPEČNOSŤ A EMC	Odolné napätie	I/P-O/P: 3750 Vac
	Izolačný odpor	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Bezpečnostné normy	IEC/EN61347-1, IEC/EN61347-2-13
	EMC emisie	EN55015, EN61000-3-2 trieda C, IEC61000-3-3
	EMC imunita	EN61000-4-2,3,4,5,6,8,11, EN61547
	Stroboskopický testovací štandard	IEEE 1789
INÉ	Rozmer	147,5 (117) × 43 × 30 mm (D × Š × V)
	Balenie	PE vrecko
	Hmotnosť (G.W.)	187g/245g±10g

Rozmery:

Označenie:

Výber prúdu LED:

Prepínač DIP pre rýchly výber 8 voliteľných prúdov (pozri tabuľku nižšie).

Po nastavení prúdu pomocou prepínača DIP vypnite a potom zapnite, aby bol nový prúd účinný.

napr. LED 3,2V/ks: 9-24V môže napájať 3-7ks LED v sérii, 9-42V môže napájať 3-12ks LED, maximálne množstvo LED v sérii bude závisieť od skutočného napätia LED.

Schéma zapojenia stmievania DALI:

Schéma zapojenia stmievania 0-10V:

Schéma zapojenia PUSH stmievania:

Ovládanie zapnutia/vypnutia: Krátke stlačenie.

Plynulé stmievanie: Dlhé stlačenie. Pri každom ďalšom dlhom stlačení sa úroveň svetla zmení v opačnom smere.

Stmievanie pamäte: Jas bude pri vypnutí a opätovnom zapnutí rovnaký ako predtým.

Abnormálne stavy a zodpovedajúce metódy liečby:

Rozhranie digitálneho adresovateľného osvetlenia (DALI)

Podriadená jednotka DALI bude odosielať údaje iba požiadavkám hlavnej jednotky, to znamená, že prevezme režim odpovedania na príkazy

V tej istej sieti DALI je najviac 64 podriadených jednotiek, každá jednotka má samostatnú adresu (krátka adresa), pomocná jednotka môže byť priradená aj určitej skupine a podradená jednotka môže patriť do inej skupiny, môže existovať pomocná jednotka až 16 skupín súčasne, každá jednotka môže nastaviť 16 scenárov.

Hlavné vlastnosti protokolu DALI

1) Asynchrónna sériová komunikácia.

2) 1200 prenosová rýchlosť s použitím formátu kódovania Manchester.

3) Rozdielový signál dvoch lží.

4) Vysoká úroveň, keď je rozdielové napätie väčšie ako 9,5 V.

5) Nízka úroveň, keď je rozdielové napätie menšie ako 6,5 V.

6) Hlavná jednotka riadi komunikačný proces.

7) Jedna zbernica DALI sa môže pripojiť k 64 podriadeným jednotkám.

8) Každá podriadená jednotka môže byť individuálne adresovaná.

Elektrická špecifikácia DALI

V kľudovom stave, od metódy strojovej jednotky po ovládanie zbernice：

1) Vysoký výstupný výkon v bežnom čase, aby nedošlo k rušeniu signálu hold.

2) Výstup nízkej elektriny v bežnom čase, priamo do skratu zbernice DALI navzájom.

3) Maximálny prúd zbernice DALI 250 mA

4) Nejde o obojsmernú komunikáciu súčasne.

5) Prenosový kábel do 300 metrov alebo pokles tlaku nie je väčší ako 2 V
