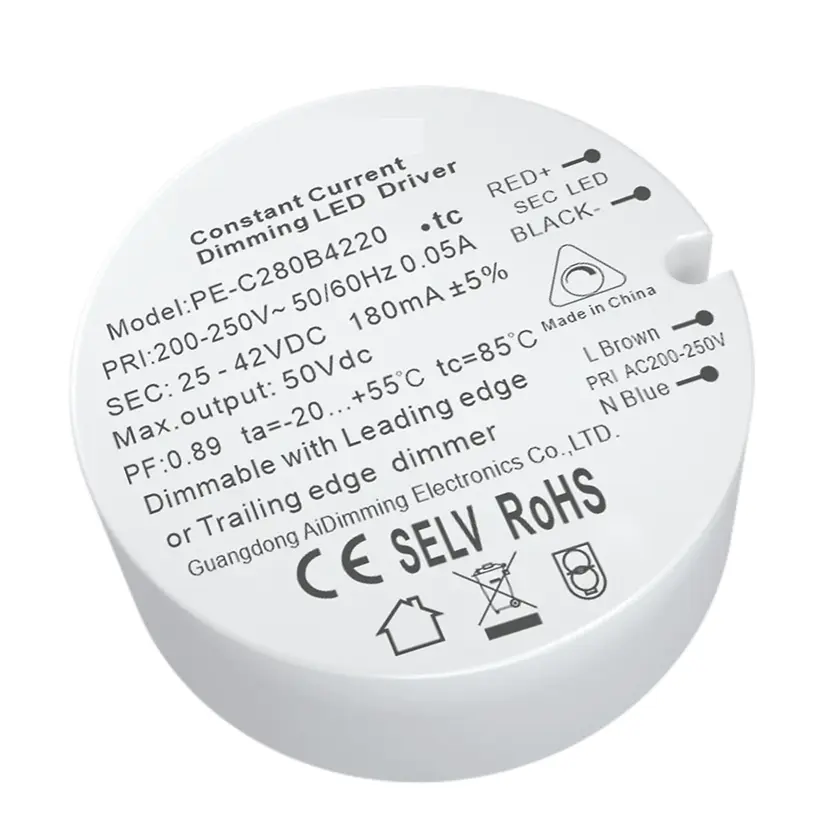

8,4W stmievateľný triakový ovládač LED s konštantným prúdom

PE-C280 je jedným z 8,4W triakového stmievateľného LED ovládača s konštantným prúdom vyvinutého čínskym výrobcom Starwell s vysokým účinníkom, vysokou účinnosťou, vysokou presnosťou, použitím efektívneho stabilného nízkostratového riadiaceho čipu spínača a vysokovýkonných komponentov má nízku hlučnosť, dlhú životnosť a ďalšie vlastnosti. Ovládač využíva technológiu vedenia tepla na báze silikagélu, ktorá vydrží vysoké teploty 55 ℃.

Odoslať dopyt

Ako profesionálny výrobca by vám spoločnosť Starwell rada poskytla vysoko kvalitný 8,4W triakový stmievateľný LED ovládač s konštantným prúdom, ktorý je vhodný pre stmievač RPC MOSFET a stmievač FPC TRAIC.

Špecifikácia

Model		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
VÝSTUP	Výstupné napätie	12-24Vdc	25-42Vdc	2,5-6Vdc	6-12Vdc	12-24Vdc
	Maximálne výstupné napätie	24Vdc	42 V DC	6Vdc	12Vdc	24Vdc
	Výstupné napätie bez zaťaženia	27Vdc	43 V DC	8Vdc	15Vdc	27Vdc
	Výstupný prúd	350 mA	200 mA	700 mA	700 mA	300 mA
	Výstupný výkon	4,2 W ~ 8,4 W	5W ~ 8,4W	1,75W ~ 4,2W	4,2 W ~ 8,4 W	3,6W ~ 7,2W
	Stroboskopická úroveň	Nižšie blikanie (8 %)
	Rozsah stmievania	2~100%,
	Frekvencia stmievania PWM
	Aktuálna presnosť	± 5 %
	Ripple & Noise	= 500 mv p-p
VSTUP	Rozhranie stmievania	Triak Nábežná hrana/Prebiehajúca hrana
	Rozsah vstupného napätia	200-250 Vac
	Frekvencia	50/60 Hz
	Vstupný prúd	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Faktor výkonu	PF>0,9 (pri plnom zaťažení)	PF>0,9 (pri plnom zaťažení)	PF>0,88 (pri plnom zaťažení)	PF>0,88 (pri plnom zaťažení)	PF>0,88 (pri plnom zaťažení)
	THD	230 Vac@THD <20 % (pri plnom zaťažení)
	Účinnosť (typ.)	77 %	79 %	77 %	77 %	77 %
	Nábehový prúd (typ.)	Studený štart 0,8A	Studený štart 0,8A	Studený štart 1,54A	Studený štart 0,8A	Studený štart 0,8A
	Anti Surge	L-N: 1,5 kV
	Zvodový prúd	<0,25 mA/230 Vac
ŽIVOTNÉ PROSTREDIE	Pracovná teplota	tc: 55 °C tc: 85 °C
	Pracovná vlhkosť	20 ~ 95% RH, nekondenzujúca
	Skladovacia teplota, vlhkosť	-40 až 80 °C, 10 až 95 % relatívnej vlhkosti
	tepl. Koeficient	±0,03 %/°C(0-50)°C
	Vibrácie	10~500Hz, 2G 12 min./1 cyklus, perióda 72 min. každý pozdĺž osí X, Y, Z.
OCHRANA	Ochrana proti prehriatiu	Inteligentné nastavenie alebo vypnutie výstupného prúdu, ak teplota PCB ≥110°C, sa automaticky obnoví.
	Ochrana proti preťaženiu	Vypnite výstup, keď menovitý výkon ≥102 %, automatické obnovenie.
	Ochrana proti skratu	Automatické vypnutie, ak dôjde ku skratu, automatické obnovenie.
	Ochrana proti nezaťaženiu	Vypnite výstup, ak nie je zaťažený, automaticky sa obnoví, keď sa zaťaženie vráti do normálu.
BEZPEČNOSŤ A EMC	Odolné napätie	I/P-O/P: 3750 Vac
	Izolačný odpor	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Bezpečnostné normy	IEC/EN61347-1, IEC/EN61347-2-13
	EMC emisie	EN55015, EN61000-3-2 trieda C, IEC61000-3-3
	EMC imunita	EN61000-4-2,3,4,5,6,8,11, EN61547
	Stroboskopický testovací štandard	IEEE 1789
INÉ	Rozmer	43,2 × 0,5 mm (H × V)
	Balenie	NA taške
	Hmotnosť (G.W.)	42 g ± 5 g

Faktúry:

● LED fázovo rezaný ovládač stmievania, rozsah stmievania 2-100 %

● Vhodné pre stmievač RPC MOSFET a stmievač FPC TRAIC

● Aktívne PFC

● Ochrany: skrat/prepätie/nadprúd

● Technológia vedenia tepla silikagélom, prirodzený studený vietor

● Mimoriadne malý objem

● Vhodné pre domáce LED osvetlenie a komerčné osvetlenie

● Bezpečné ochranné zariadenie bez zaťaženia

● Ekonomická a pohodlná inštalácia

● vyhovovať svetovým bezpečnostným štandardom osvetľovacích zariadení

● Trieda ochrany II

● Trojročná záruka

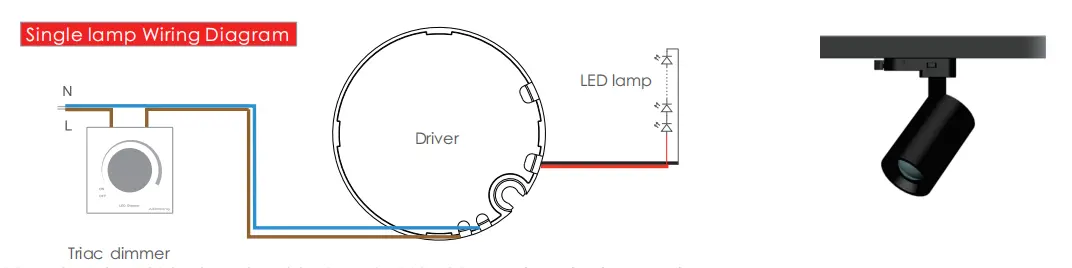

Schéma zapojenia:

Zapojenie:

Výstupný kábel: 20AWG červený a čierny PVC kábel, dĺžka 200 – 230 mm, požiadavka na odizolovanie: 5 – 7 mm

Vstupný vodič: 20AW Hnedý Modrý VDE kábel s dvojitou izoláciou, dĺžka 150-160 mm, požiadavka na odizolovanie: 5-7 mm

Použitie návodu:

1. Venujte pozornosť rozdielu medzi vstupom a výstupom, pripojte ho správne a potom zapnite

2. Najprv pripojte záťaž DC výstupu, po kontrole otvorte napájací zdroj; v režime konštantného prúdu, ak je napájanie zapnuté v otvorenom obvode, vypnite napájanie a nemôžete pripojiť LED, kým sa neuvoľní elektrická energia uložená na výstupe, inak môže dôjsť k poškodeniu LED;

3. Tento typ napájania je obmedzený len na použitie LED lámp a svietidiel, rozsah vstupného napätia je AC200-250v, tepelne izolačná bavlna a ďalšie položky, ktoré bránia rozptylu tepla produktu, ktorý sa prispôsobuje produktu pod špecifikovaným výstupným napätím, rozsahom prúdu, teplota prostredia je -20-45 rokov, za ktoré sa tieto produkty nemôžu tešiť tri roky, a životné prostredie bezplatná záruka.

Abnormálne stavy a zodpovedajúce metódy liečby:

1. Po prvom pripojení ovládača stmievania sa LED kontrolka nerozsvieti, vypnite AC vstup a skontrolujte nasledovne:.

a) Či je alebo nie je zlý kontakt výstupu DC:

b) či je polarita výstupu jednosmerného prúdu obrátená alebo či je doska LED privarená;

c) Či má AC vstup zlý kontakt: otestujte po odstránení týchto porúch.

2. Zariadenie má dobré pripojenie, LED svieti, ale LED bliká, vypnite AC vstup a potom skontrolujte DC výstup.

a) overroad.pri zaťažení.

b) Či sa parametre a skutočné parametre zhodujú.

3. Ak máte nejaké otázky týkajúce sa používania, okamžite s nami komunikujte, pokúsime sa s vami vyriešiť problémy.
