OBC nabíjačka

1. Čo je to anOBC nabíjačka?

Zariadenie, ktoré premieňa striedavý prúd na jednosmerný prúd.

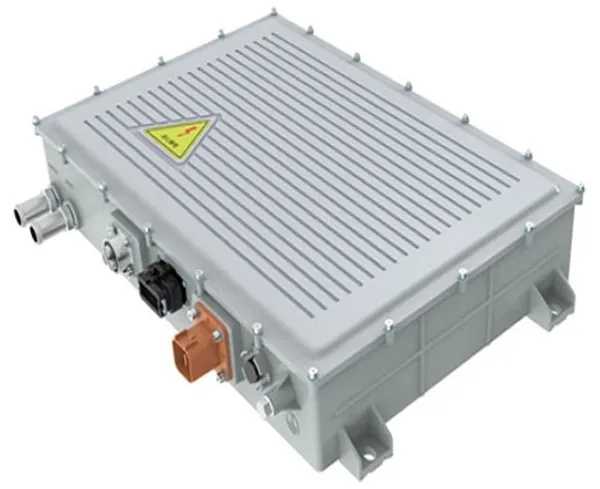

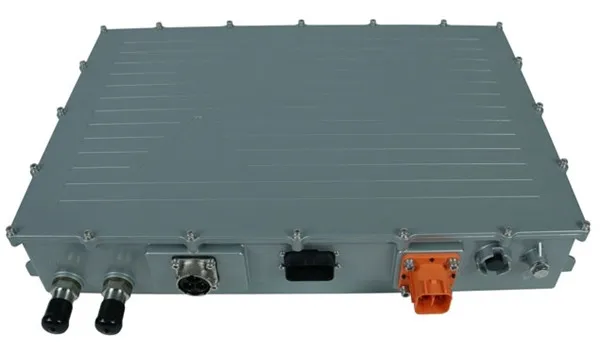

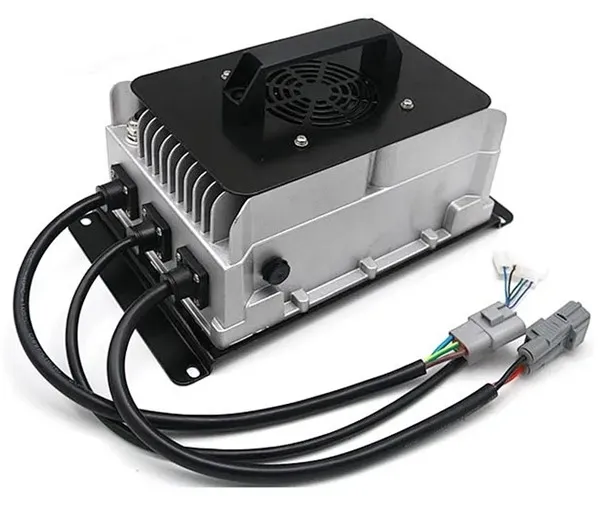

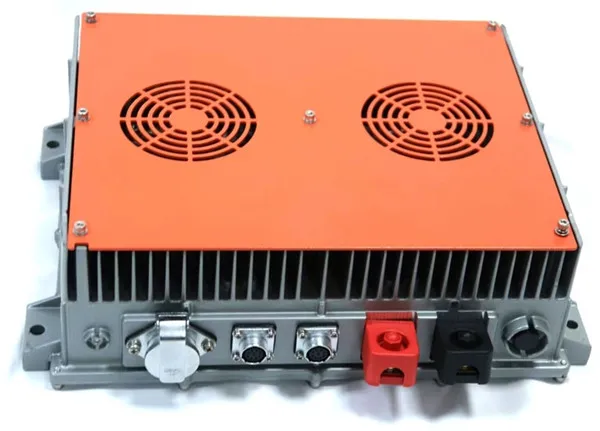

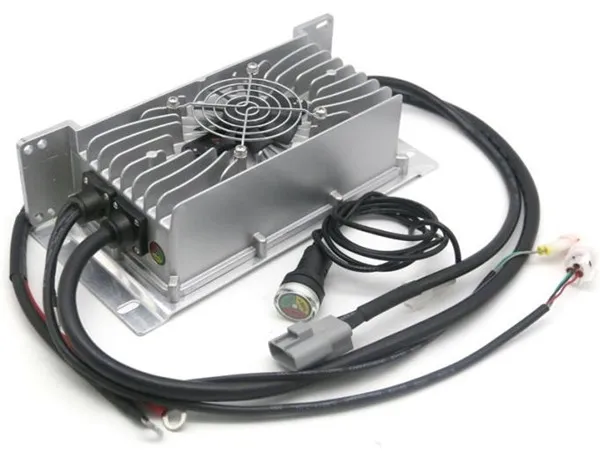

Palubná nabíjačka (OBC) je elektronické zariadenie, ktoré premieňa striedavý prúd z elektrickej siete na jednosmerný prúd vhodný pre akumulátory vozidiel. Používa sa hlavne na nabíjanie vysokonapäťových batériových jednotiek čisto elektrických vozidiel (BEV) alebo plug-in hybridných elektrických vozidiel (PHEV). OBC prenáša napätie cez AC nabíjacie stanice a AC nabíjacie porty na nabíjanie batérií elektrických vozidiel.

2. Princíp fungovaniaOBC nabíjačka

Nabíjačka do auta napája striedavý prúd a vydáva jednosmerný prúd priamo na nabíjanie batérie. Zvyčajne používa technológiu vysokofrekvenčného spínaného napájania na premenu 220V striedavého prúdu na vysokonapäťový jednosmerný prúd. Okrem toho má autonabíjačka aj rôzne ochranné funkcie, ako sú prepäťové, podpäťové, nadprúdové, podprúdové a iné opatrenia. Keď systém zaznamená abnormality, napájanie sa včas preruší.

Pracovný princíp OBC zahŕňa hlavne dve základné časti: konverziu AC na DC (AC/DC) a konverziu jednosmerného prúdu (DC/DC).

Po prvé, striedavý výkon v sieti je odfiltrovaný od šumu a rušenia cez EMI filtračné obvody a potom prevedený na jednosmerný prúd cez AC/DC konvertory. Konvertovaný jednosmerný prúd je potom filtrovaný, aby sa odstránilo zvlnenie napätia a získal sa stabilný jednosmerný prúd.

Potom upravte napätie a prúd prepnutím napájacieho zdroja, aby vyhovoval potrebám nabíjania batérie. Tento proces môže zahŕňať obvody korekcie účinníka (PFC) na zlepšenie energetickej účinnosti a zníženie energetických strát.

3. Technické špecifikácie a normy preOBC nabíjačka

Moderné autonabíjačky sú zvyčajne izolované, aby sa zaistila elektrická bezpečnosť. OBC na národných štandardných elektrických vozidlách musí spĺňať štandardné špecifikácie 《QCT 895-2011 vodivé palubné nabíjačky pre elektrické vozidlá》. Výkonový rozsah autonabíjačiek je široký, s bežnými výkonmi vrátane 1,2KW, 1,5KW, 3,3KW, 6,6KW, 11KW, 22KW atď., Ktoré môžu spĺňať rôzne modely vozidiel a potreby nabíjania.

4. ŠtruktúraOBC nabíjačka

Vnútorná štruktúra OBC zahŕňa AC vstupný port, napájaciu jednotku, riadiacu jednotku, nízkonapäťovú pomocnú jednotku a jednosmerný výstupný port. Riadiaca jednotka je základnou časťou OBC, ktorá riadi proces premeny výkonovej jednotky pomocou spínacích zariadení a zabezpečuje ochranné funkcie ako prepätie, podpätie, nadprúd, podprúd a iné ochranné opatrenia.

Okrem toho má OBC aj funkciu komunikácie so systémom správy batérií (BMS), aby sa zaistila bezpečnosť a efektívnosť procesu nabíjania. BMS monitoruje napätie, prúd, teplotu a stav pripojenia napájacej batérie, aby ju kontroloval a chránil. OBC komunikuje s monitorovacím systémom vozidla prostredníctvom vysokorýchlostnej siete CAN, nahráva informácie o pracovnom stave a poruchách a prijíma riadiace príkazy na spustenie alebo zastavenie nabíjania.

5. Aplikačné scenáreOBC nabíjačka

OBC nabíjačka je vhodný hlavne pre scenáre, ktoré vyžadujú pomalé nabíjanie, ako sú domáce alebo verejné AC nabíjacie stanice. Na rozdiel od DC nabíjacích staníc sú DC nabíjacie stanice vhodné pre scenáre, ktoré vyžadujú rýchle nabíjanie, ako sú oblasti s obsluhou diaľnic. Použitie autonabíjačiek zaisťuje, že elektrické vozidlá možno bezpečne a pohodlne nabíjať v prostrediach, ako sú domácnosti a pracoviská.

V praktických aplikáciách sa OBC používa nielen na nabíjanie napájacej batérie elektrických vozidiel, ale môže tiež invertovať jednosmerný prúd napájacej batérie na striedavý prúd prostredníctvom funkcie invertora, čím sa dosiahne funkcia dodávania energie do externých záťaží (V2L) vozidlo alebo sa používa ako núdzový zdroj energie pre domácnosti počas výpadkov elektriny.
