Zrušenie novej 140W rýchlej nabíjačky GaN od Apple

Nová 140W rýchla nabíjačka Apple prichádza s úplne novým modelom A3607. Ako úplne nové nabíjacie príslušenstvo navrhnuté spoločnosťou Apple pre zariadenia novej generácie, vystavenie A3607 podnietilo širokú pozornosť priemyslu k nabíjacím riešeniam nadchádzajúcich zariadení Apple.

Vzhľadom, veľkosťou a parametrami v podstate rovnakými ako predchádzajúci model, bola upravená jeho vnútorná architektúra? Boli základné komponenty inovované? S týmito otázkami ChargerLAB okamžite podrobne rozobral novú 140W rýchlu nabíjačku Apple A3607 a teraz odhalí jej skutočnú vnútornú štruktúru.

Vzhľad rýchlej nabíjačky Apple 140W

Obal má klasický minimalistický dizajn s logom Apple, názvom produktu a vzhľadom na prednej strane.

Na boku je pripevnená nálepka s parametrami produktu.

Detailný prehľad parametrov na nálepke bude uvedený neskôr v sekcii fyzického zobrazenia produktu.

Nabíjačka je kompatibilná so zariadeniami USB-C a oficiálne sa odporúča na použitie so 16-palcovým MacBookom Pro vybaveným portom MagSafe 3.

Napájací adaptér je vyrobený v tuzemsku, s dátumom výroby 2026 a modelom A3607.

Súčasťou balenia je nabíjačka a návod na použitie.

Nabíjačka je zabalená v ochrannom papieri, aby sa zabránilo poškriabaniu v počiatočnom stave.

Vzhľad novej 140W rýchlonabíjačky od Apple je identický s predchádzajúcim modelom, s vysoko lesklým povrchom a zaoblenými prechodmi rohov.

Logo Apple je vycentrované na prednej a zadnej strane tela.

Informácie o parametroch nabíjačky sú vytlačené na jednej strane tela.

Detailný záber na parametre produktu

Vstup: 100–240V~ 50/60Hz 2A

(USB PD) Výstup: 5,2V 3A, 9V 3A, 15V 5A, 20,5V 5A, 28V 5A

Nabíjačka prešla certifikáciou CCC a KC.

Názov produktu, model a upozornenia sú vytlačené na druhej strane krytu.

Model novej 140W rýchlonabíjačky Apple je A3607.

Nabíjačka je vybavená sklopnými štandardnými čínskymi kolíkmi s dvojkrídlovým dizajnom na oboch stranách.

Kolíky majú klasický dizajn nezávislého modulu a sú odnímateľné a vymeniteľné.

Detailný záber na upevňovaciu základňu v tvare T, ktorá môže slúžiť aj ako uzemňovací vodič.

Kryt modulu je označený menovitým prúdom 250V~ 2,5A a Jabil Inc., čo znamená, že kolíkový modul dodáva Jabil. Vnútri slotu modulu je pridaná kovová spona na pomocnú fixáciu, aby sa zabezpečilo, že sa modul po dlhodobom používaní ľahko neuvoľní.

Okrem toho je dizajn kolíka odlišný od starej verzie.

Výstupný koniec je vybavený jedným USB-C portom s bielym plastovým jadrom.

Kryt zásuvky portu USB-C je tiež navrhnutý nezávisle.

Nameraná dĺžka tela novej 140W rýchlonabíjačky Apple je 95,68 mm.

Šírka je 74,35 mm.

Hrúbka je 28,51 mm.

Keď sú umiestnené vedľa seba so starou 140W rýchlonabíjačkou z nitridu gália od Apple A2452, hlavný vzhľad a rozmery nového a starého napájacieho adaptéra sú úplne totožné.

Intuitívne vnímanie veľkosti nabíjačky v ruke.

Okrem toho výrobok váži približne 285 g.

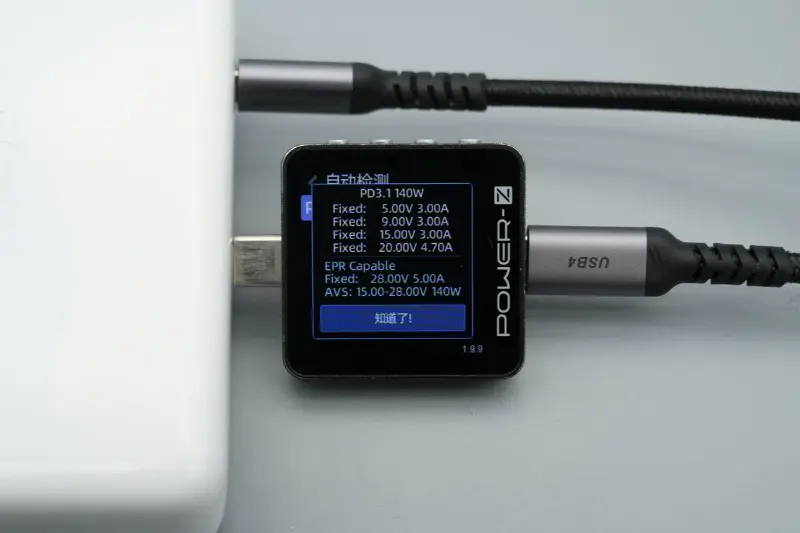

Testovaný s ChargerLAB POWER‑Z KM003C na zistenie výstupného protokolu USB‑C portu, podporuje nabíjacie protokoly PD3.1 a DCP.

Paket PDO ukazuje, že port USB‑C má tiež päť pevných napäťových prevodov: 5V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A, ako aj napäťový prevod 15–28V 140W AVS.

Pri nabíjaní iPhonu 17 Pro Max novou 140W rýchlonabíjačkou Apple je nameraný nabíjací výkon približne 36,34 W.

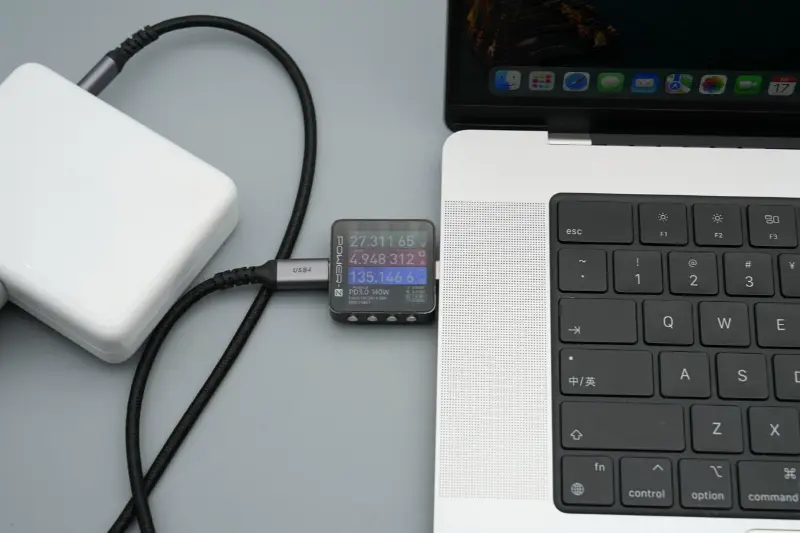

Pri nabíjaní MacBooku Pro je nameraný nabíjací výkon približne 135,15W, čo úspešne umožňuje rýchle nabíjanie 28V 5A 140W.

Zrušenie rýchlej nabíjačky Apple 140W

Kryt nabíjačky sa otvára rozrezaním na boku.

Kryt je veľmi hrubý pre silnú ochranu a okraje sú zlepené na vystuženie vnútorných modulov.

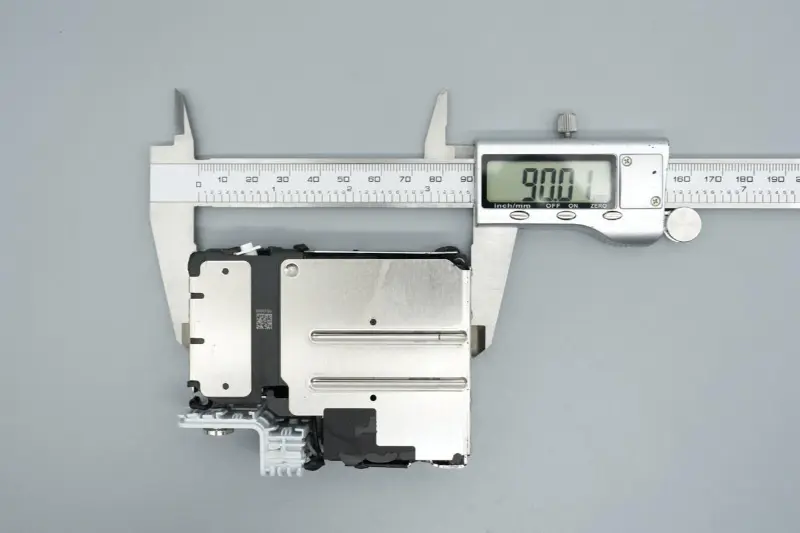

Nameraná dĺžka vnútorného modulu je 90,01 mm.

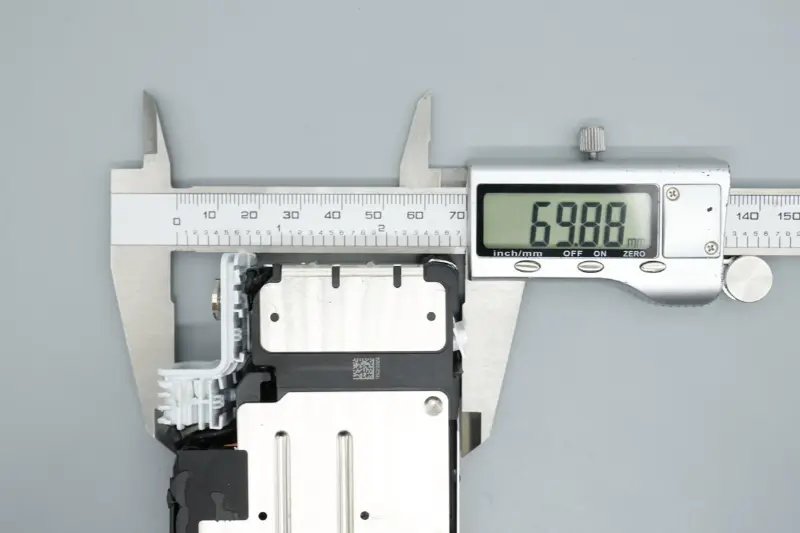

Šírka je 69,88 mm.

Hrúbka je 23,52 mm.

Modul PCBA je pokrytý dvoma integrovanými kovovými plášťami pre rovnomerný odvod tepla.

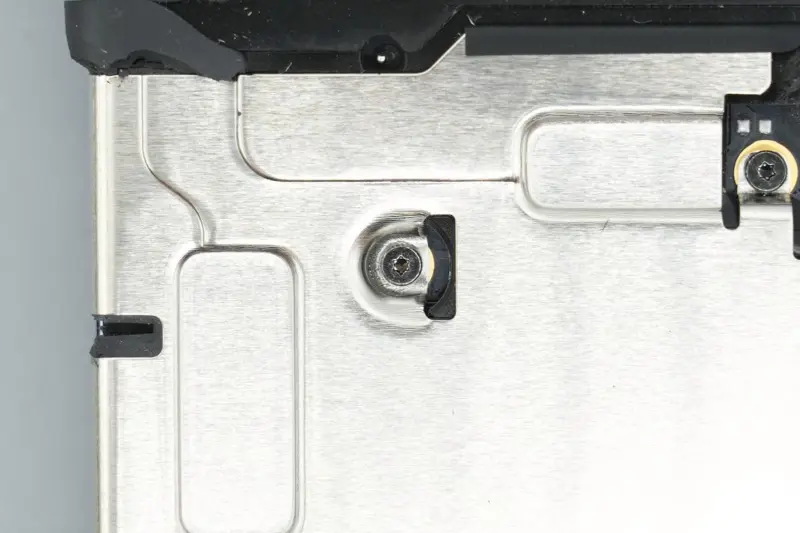

Kovové plášte sú upevnené skrutkami.

Na niektorých miestach na boku je pripevnená izolačná páska.

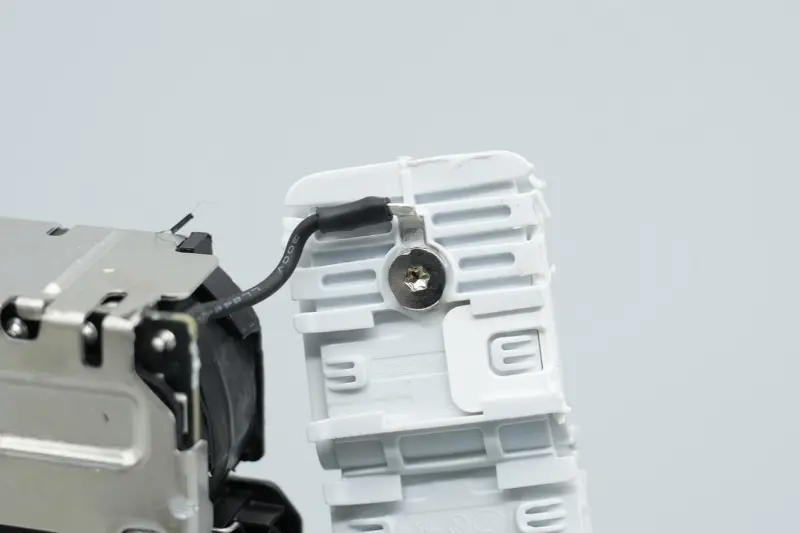

Vodič na vstupnom konci je pripojený k upevňovacej základni v tvare T na uzemnenie.

Teplom zmrštiteľné hadičky sa používajú na izoláciu v miestach zvárania svoriek AC vodičov.

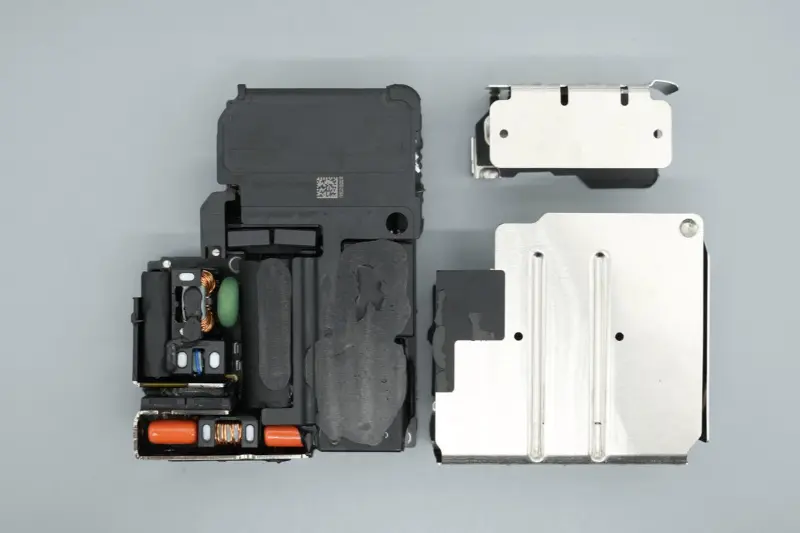

Odstráňte skrutky, aby ste odstránili kovové škrupiny.

Izolačná úprava je aplikovaná na vnútornú stranu kovového plášťa korešpondujúceho so zadnou časťou základnej dosky a ostatnými oblasťami.

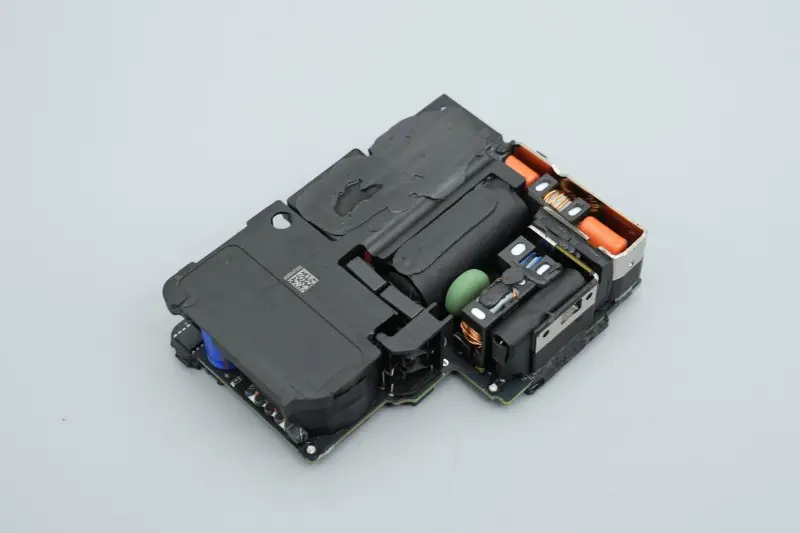

Plastový kryt pokrýva oblasť transformátora modulu a komponenty ako kondenzátory a tlmivky sú prilepené.

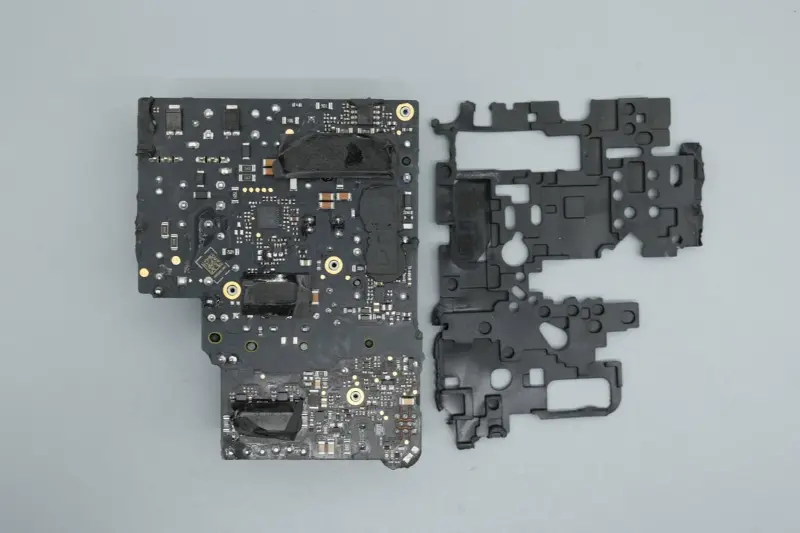

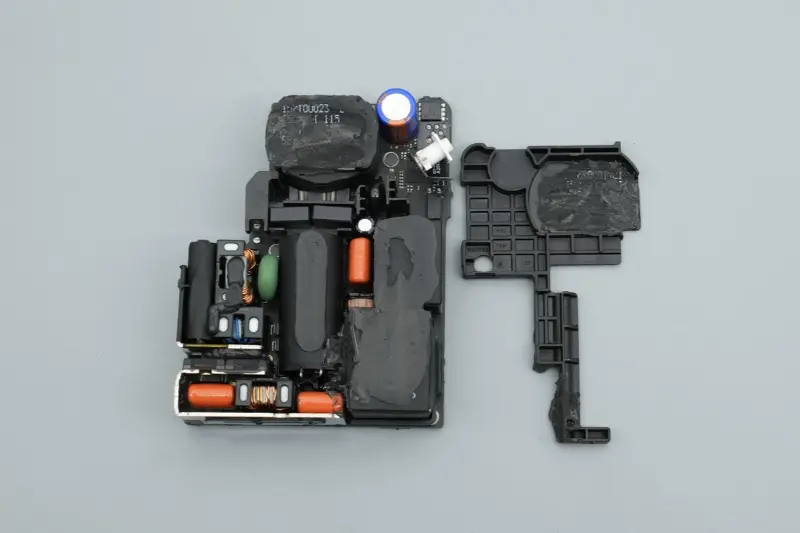

Odstráňte plastový kryt a plastový rám je vložený do centrálnej oblasti na vystuženie a izoláciu.

Zadná strana základnej dosky je pre ochranu pokrytá mäkkou gumenou podložkou.

Odstráňte ochrannú podložku a uvidíte, že na príslušné oblasti čipu je nanesené tepelne vodivé lepidlo a sú pripevnené grafitové tepelne vodivé nálepky.

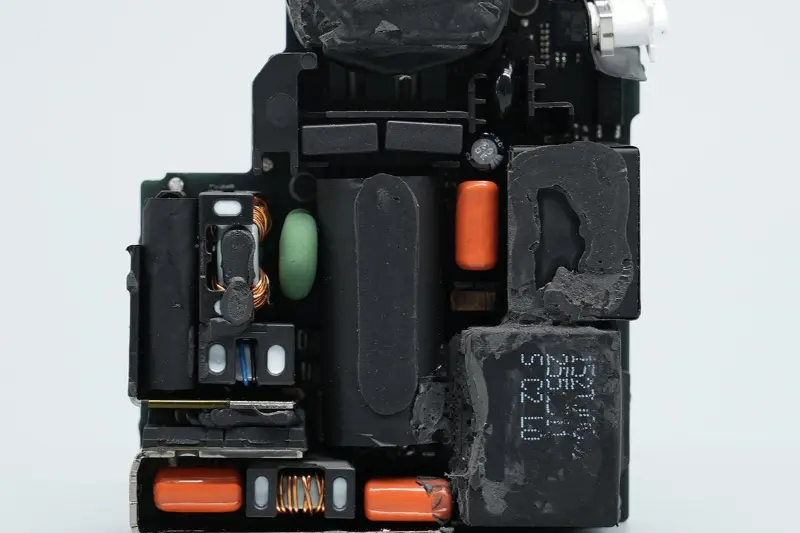

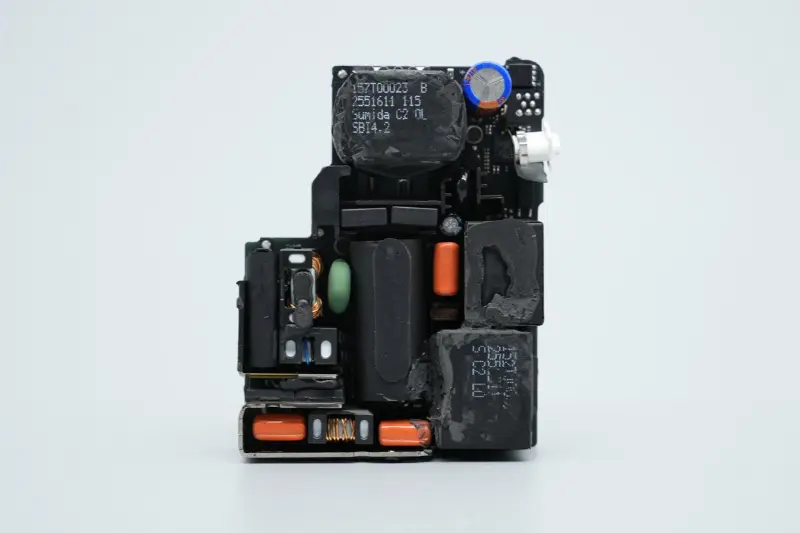

Predná strana modulu PCBA je usporiadaná s poistkami, tlmivkami so spoločným režimom, vysokonapäťovými filtračnými elektrolytickými kondenzátormi, prúdovými transformátormi, filmovými kondenzátormi, napájacími kondenzátormi, zosilňovacími tlmivkami PFC, znižovacími tlmivkami, transformátormi a ďalšími zariadeniami s kompaktným a usporiadaným celkovým usporiadaním.

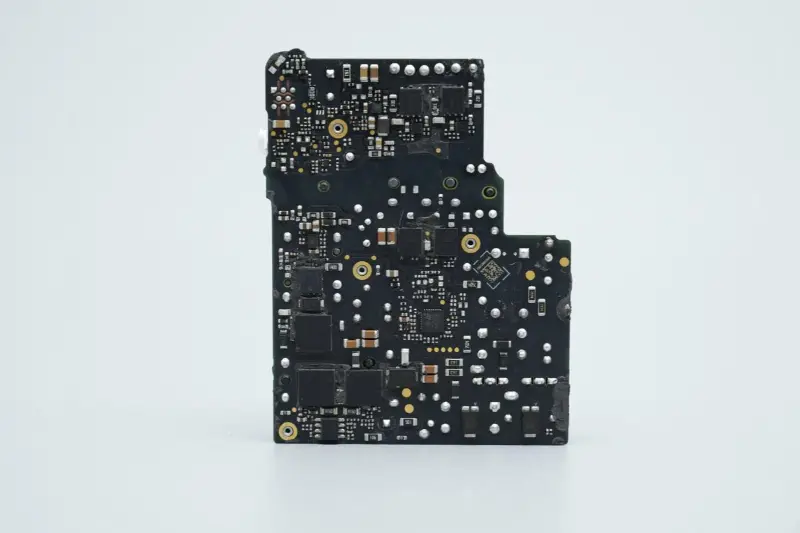

Zadná strana dosky plošných spojov je vybavená príslušnými ovládačmi a MOS elektrónkami pre zosilňovací obvod PFC a obvod spínaného napájania LLC.

Na vstupnom konci modulu PCBA sú nainštalované dva ďalšie chladiče, medzi ktorými sú dve aktívne usmerňovacie trubice Infineon MOS.

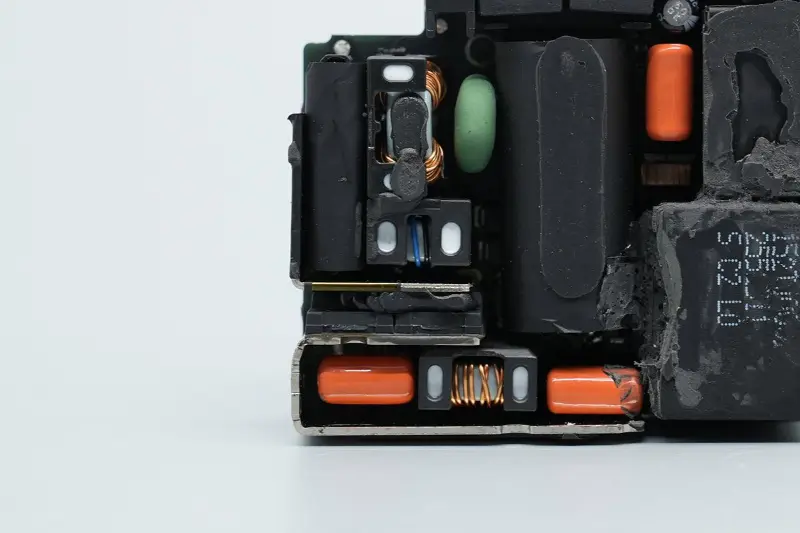

Priestor uzavretý dvoma chladičmi je tiež vybavený poistkami, bezpečnostnými kondenzátormi X2, tlmivkami so spoločným režimom, varistormi, fóliovými filtračnými kondenzátormi, filtračnými tlmivkami a ďalšími zariadeniami.

Poistka je umiestnená na vrchu bezpečnostného kondenzátora X2 a obalená páskou.

Odlepte pásku a uvidíte, že bezpečnostný kondenzátor X2 je pokrytý plastovým plášťom na izoláciu a dva komponenty sú zabalené a pripevnené páskou.

Menovitý prúd poistky je 3,15A a na jednom zváracom kolíku je navlečená izolačná trubica.

Detailný záber na bezpečnostný kondenzátor X2 s kapacitou 0,22μF.

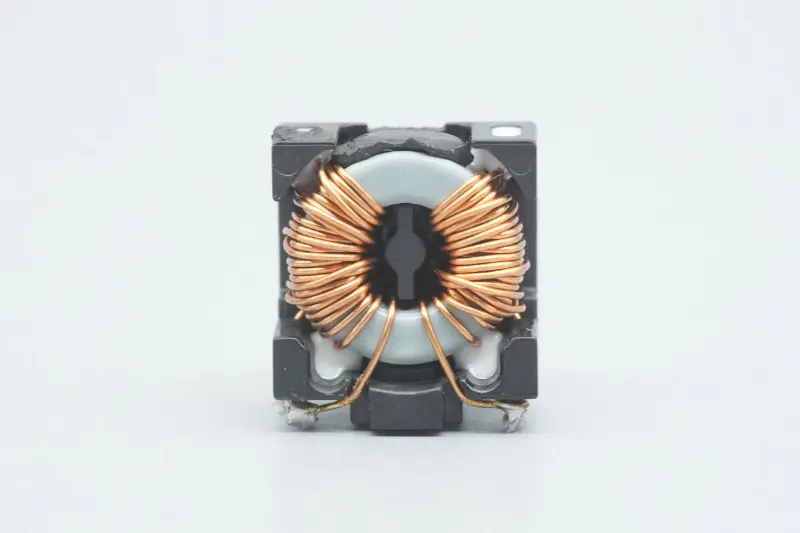

Induktory so spoločným režimom sa používajú na odfiltrovanie EMI rušenia a sú privarené plastovými konzolami.

Detailný záber na ďalšiu tlmivku so spoločným režimom.

Na vstupnú prepäťovú ochranu je použitý varistor TVR10621M.

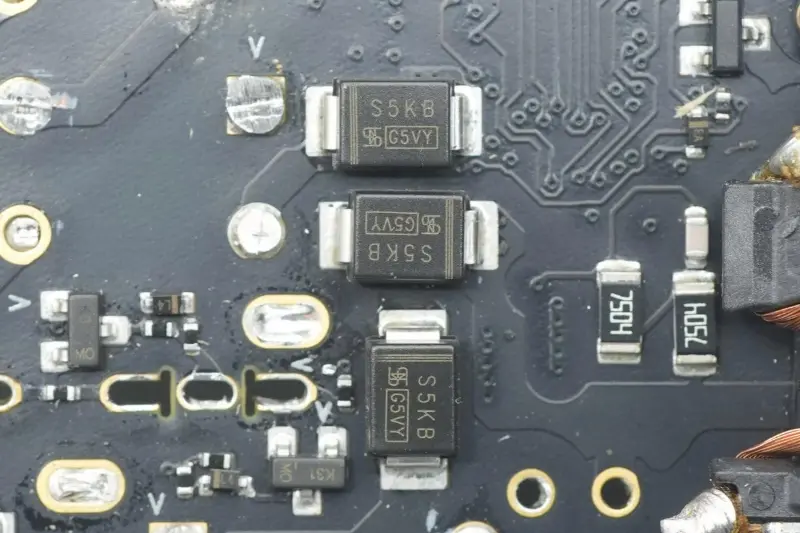

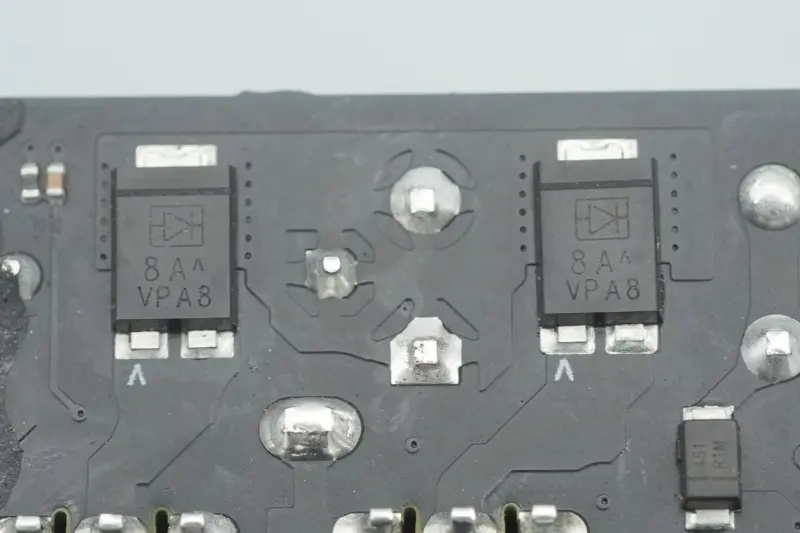

Vstupný koniec využíva mostíkový usmerňovač zložený zo štyroch diód.

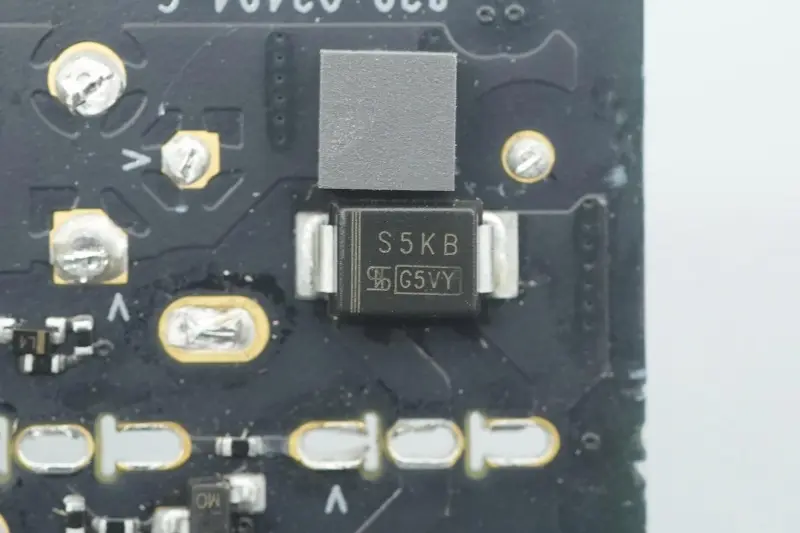

Detailný záber na štvrtú diódu.

Detailný záber na ďalšie dve diódy spárované s Infineon CoolMOS IPA65R095C7 pre aktívnu rektifikáciu.

Dve elektrónky aktívneho usmerňovača MOS pochádzajú od spoločnosti Infineon, zákazkové modely pre Apple, označené 65C095C7, zabalené v TO‑220FP, používané na zlepšenie účinnosti usmerňovania.

Detailný záber na dva filmové kondenzátory so špecifikáciou 1μF 450V.

Detailný záber na induktor magnetického kruhového filtra, vystužený lepidlom.

Na druhom konci je nainštalovaná zosilňovacia tlmivka PFC a znižovacia tlmivka.

Centrálny priestor je vybavený vysokonapäťovými filtračnými elektrolytickými kondenzátormi, prúdovými transformátormi, filmovými kondenzátormi, rezonančnými kondenzátormi, napájacími kondenzátormi hlavného riadiaceho čipu, Y kondenzátormi a ďalšími zariadeniami. Vysokonapäťové filtračné elektrolytické kondenzátory sú obalené izolačnou páskou a umiestnené vodorovne.

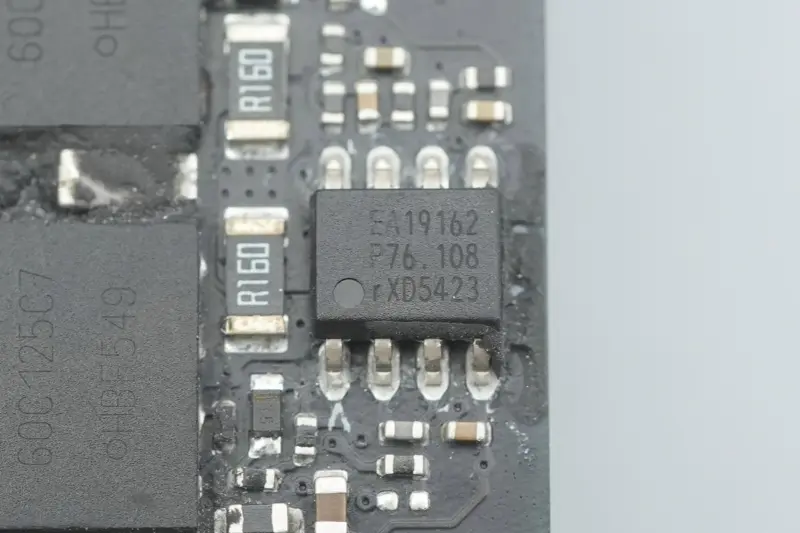

Regulátor PFC je od NXP, model TEA19162T, s integrovanou funkciou vybíjania X-kondenzátora, pracujúci v kvázi rezonančnom režime alebo v režime DCM. Podporuje rozsah vstupného napätia 70–276 V, integruje pozvoľný štart a jemné zastavenie a poskytuje precízny zosilnený regulovaný výstup.

TEA19162T využíva údolné prepínanie alebo prepínanie s nulovým napätím na minimalizáciu spínacích strát, podporuje frekvenčné obmedzenie na zníženie strát pri prepínaní a podporuje zhlukový režim na zníženie spotreby energie. Balené v SO8.

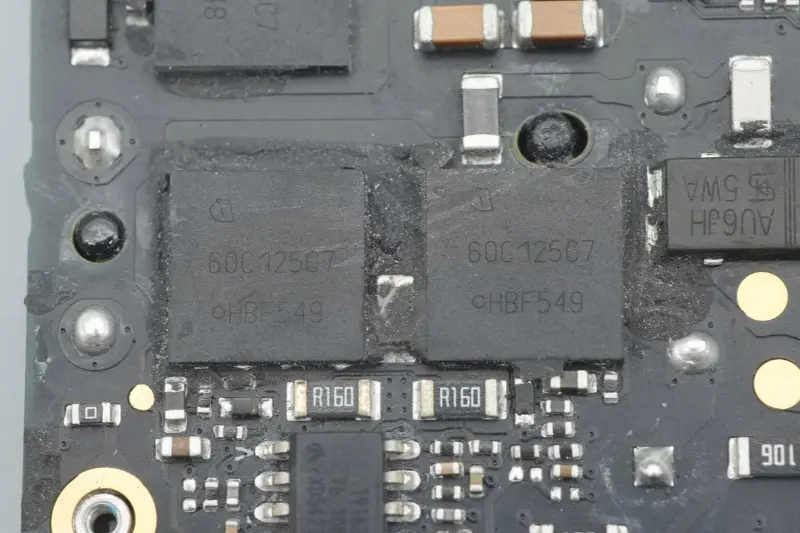

Spínacia trubica PFC je od spoločnosti Infineon, označená 60C125C7, zabalená vo VSON‑4.

Detailný záber na induktor zosilnenia PFC.

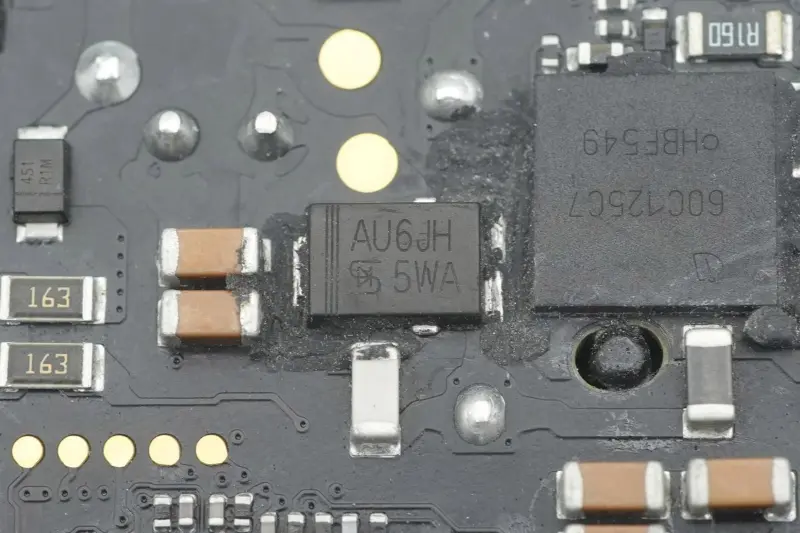

Usmerňovacia dióda PFC je od Taiwan Semiconductor, model TUAU6JH, dióda s rýchlou obnovou so špecifikáciou 600V 6A, zabalená v TO‑277A.

Vysokonapäťový filtračný elektrolytický kondenzátor je od Rubycon so špecifikáciou 450V 82μF.

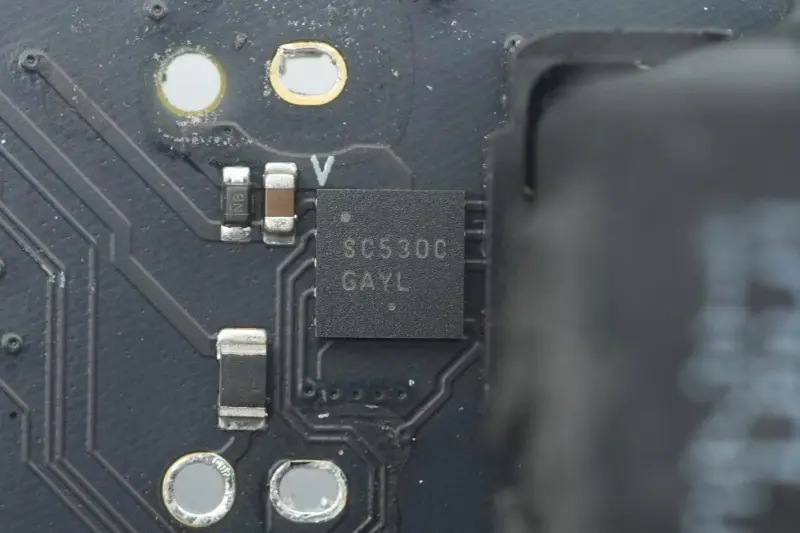

Ovládač pre spínacie trubice Infineon a STMicroelectronics je zákazkový model od ON Semiconductor s označením SC530C.

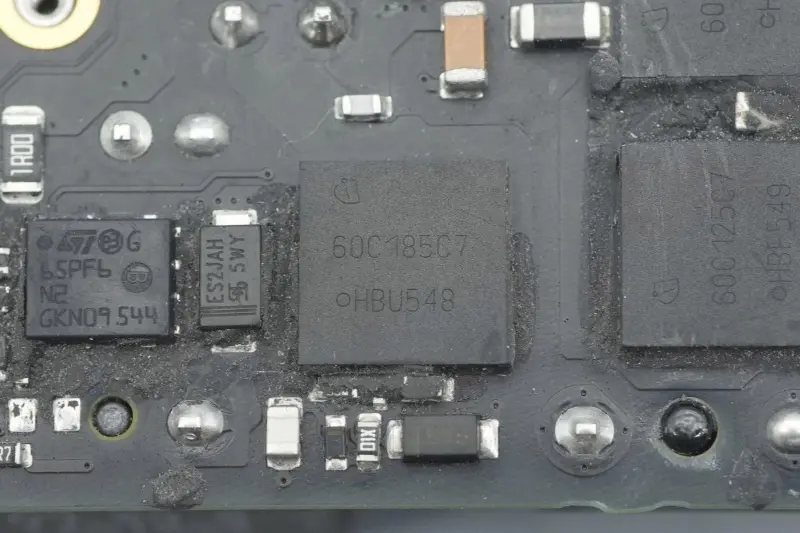

Vlastná MOS trubica od spoločnosti Infineon s označením 60C185C7, zákazkový model pre Apple, zabalená vo VSON‑4.

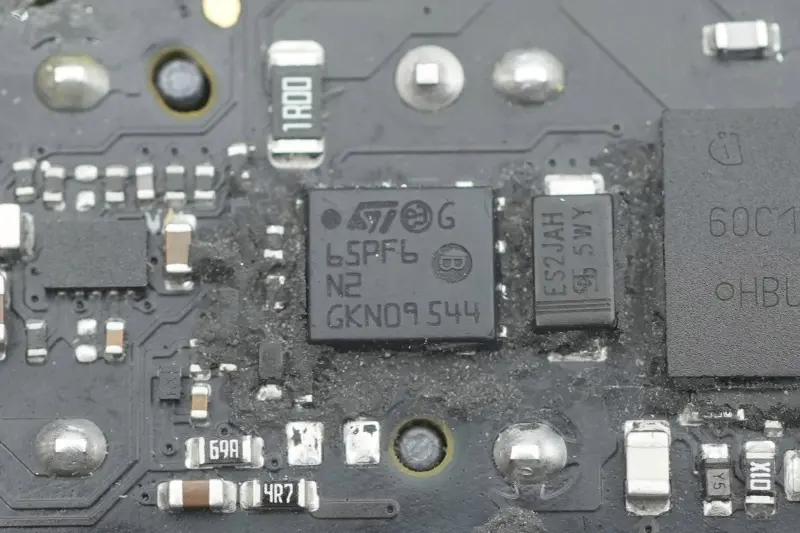

Ďalšia MOS elektrónka je od STMicroelectronics s označením 65PF6N2, balená v PowerFLAT 5x6 HV.

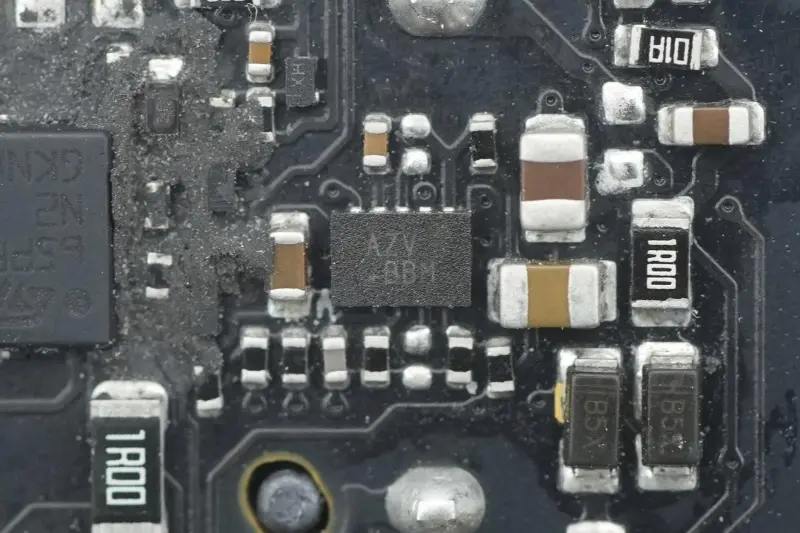

Čip s označením AZV.

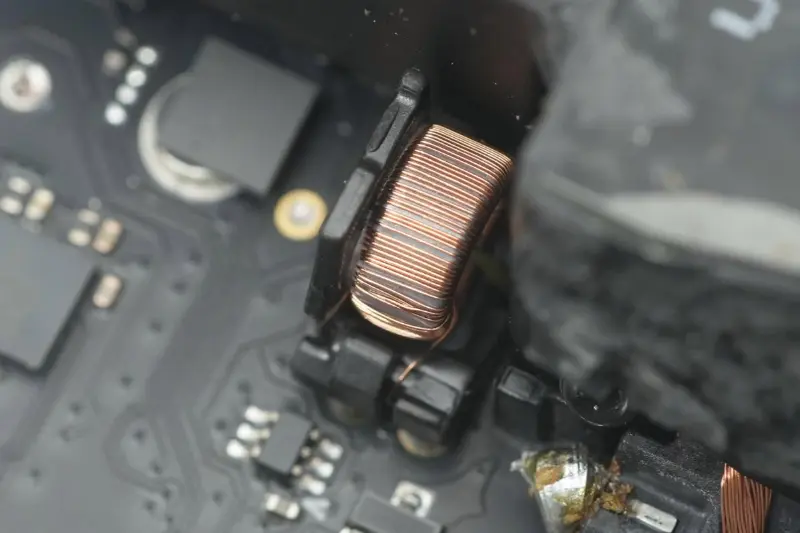

Prúdový transformátor na detekciu vstupného prúdu znižovacieho stupňa.

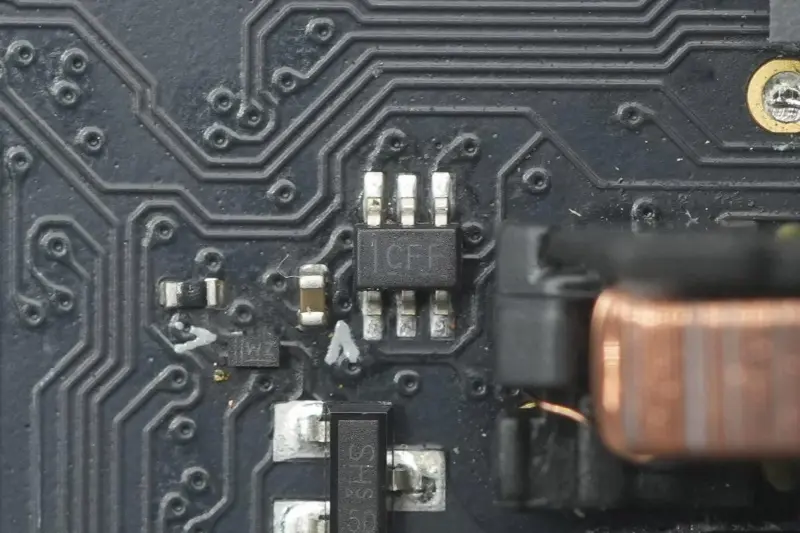

Dvojkanálový 1,65–5,5 V invertor so spúšťacím vstupom Schmitt je od Texas Instruments, označený CFF, model SN74LVC2G14, zabalený v SC70.

Detailný záber na zostupnú tlmivku.

Tretí filmový filtračný kondenzátor má špecifikáciu 1μF 450V.

Kondenzátor napájania hlavného riadiaceho čipu je tiež od Rubycon, so špecifikáciou 35V 47μF.

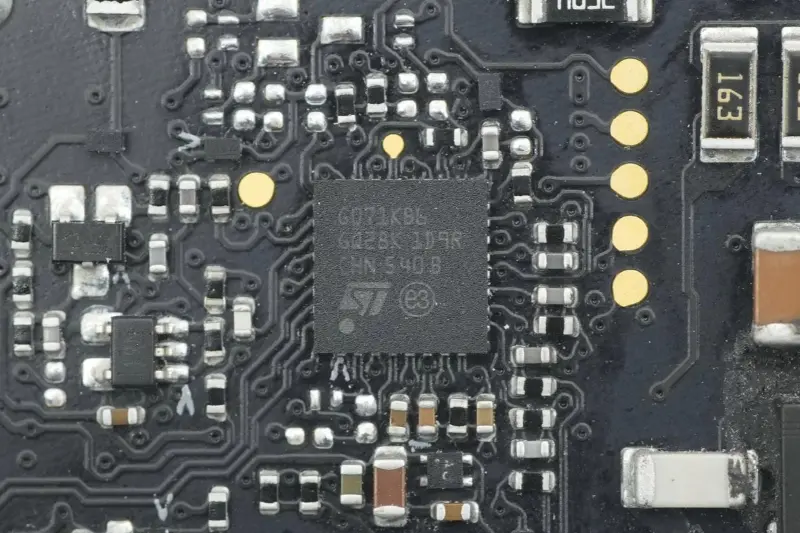

STMicroelectronics STM32G071KB MCU s jadrom M0, vstavaný 128K Flash, 36K RAM, hlavná frekvencia 64MHz, zabalené v UFQFPN32, používané na primárne riadenie pohonu napájacieho zdroja.

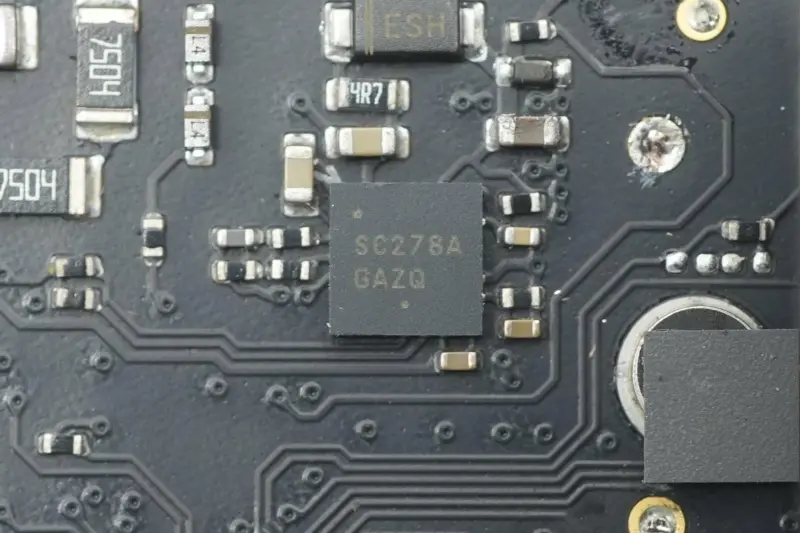

Ovládač pre dve spínacie trubice LLC je vlastný model od ON Semiconductor, označený SC278A, zabalený v DFN‑10.

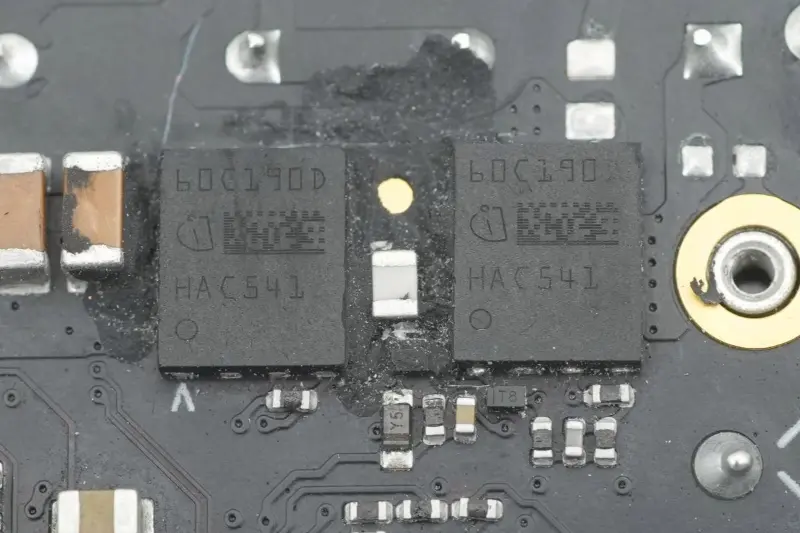

Dve spínacie trubice LLC pochádzajú od spoločnosti Infineon, označené 60C190D, zákazkové modely pre Apple, zabalené v TSON‑8‑6.

Dva rezonančné kondenzátory sú od VISHAY.

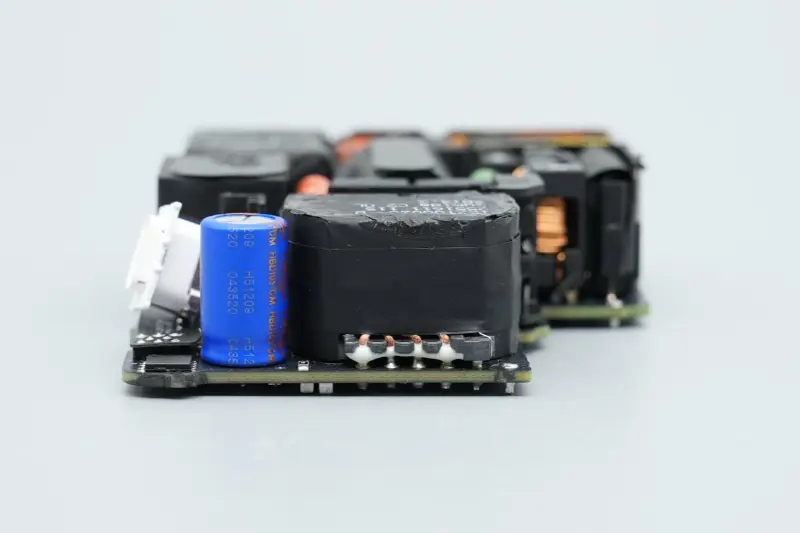

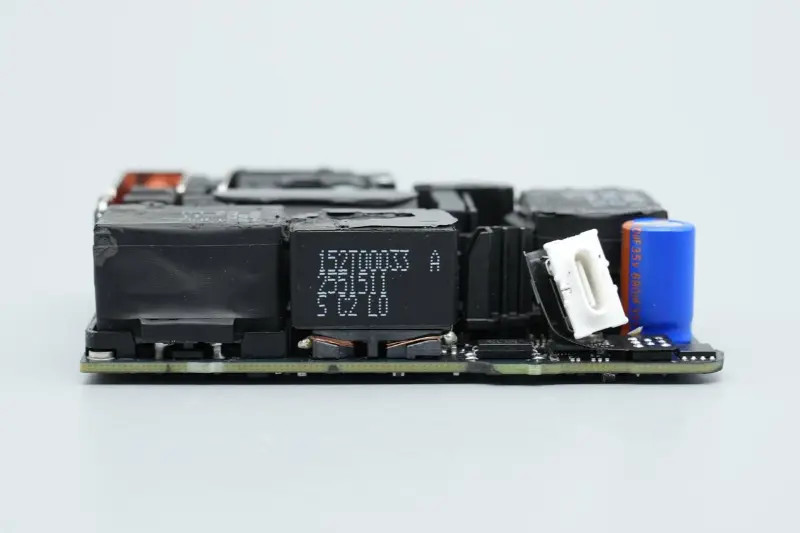

Na jednej strane výstupného konca je nainštalovaný transformátor, optočlen, kondenzátor výstupného filtra, protokolový čip a spínacia trubica VBUS.

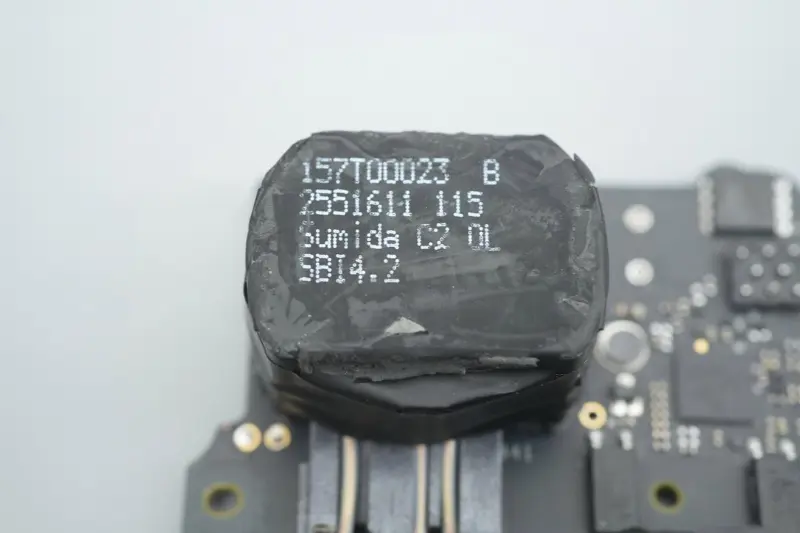

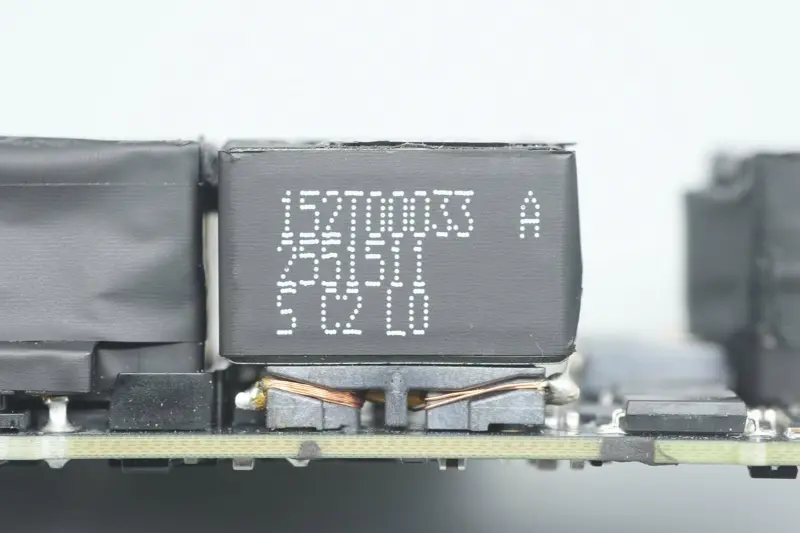

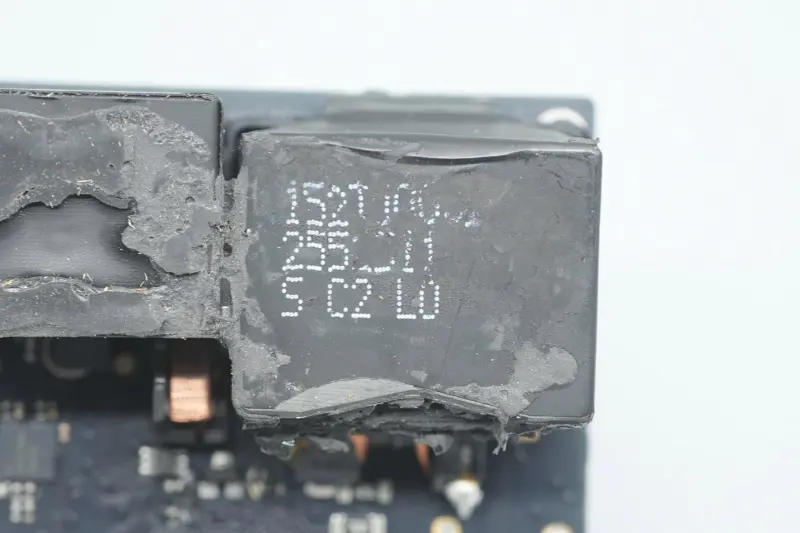

Dodávateľ transformátora je Sumida.

Na odrušenie sú použité dva čierne Y kondenzátory.

Detailný záber na dva optočleny, ktoré sa používajú na spätnoväzbové výstupné napätie a ochranu obvodu.

Detailný záber na tretí Y kondenzátor.

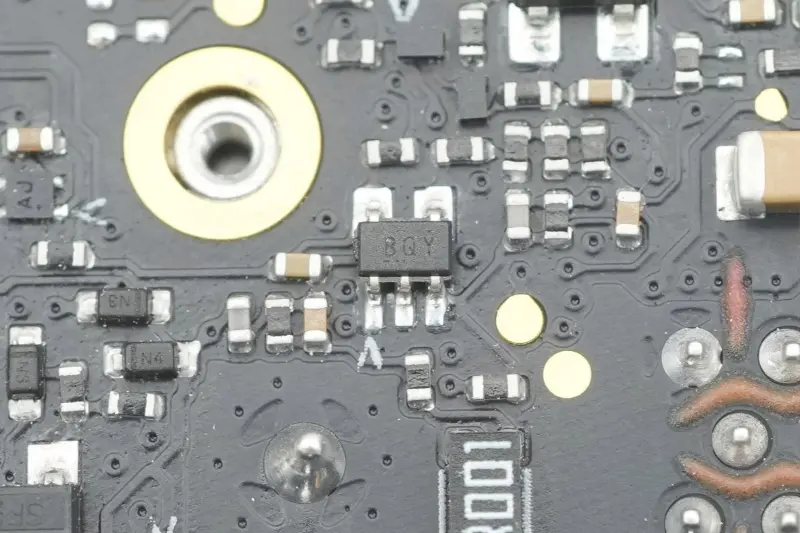

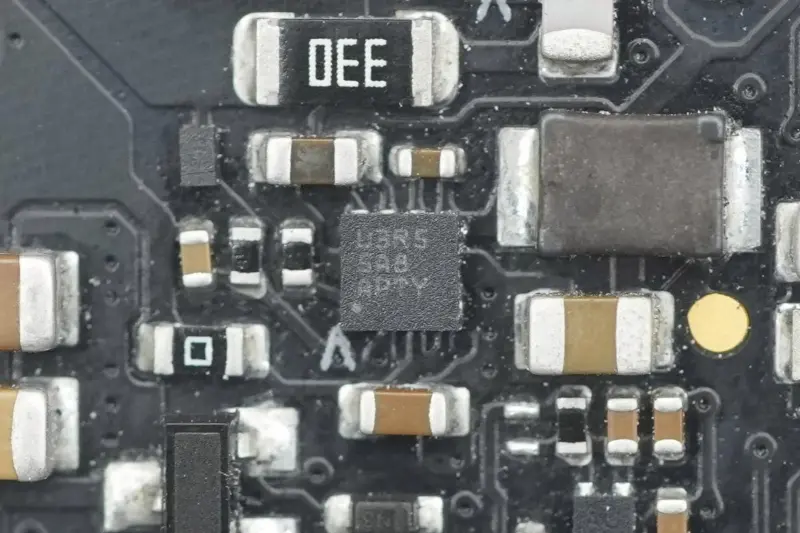

Znižovací menič pre napájanie regulátora synchrónneho usmerňovania.

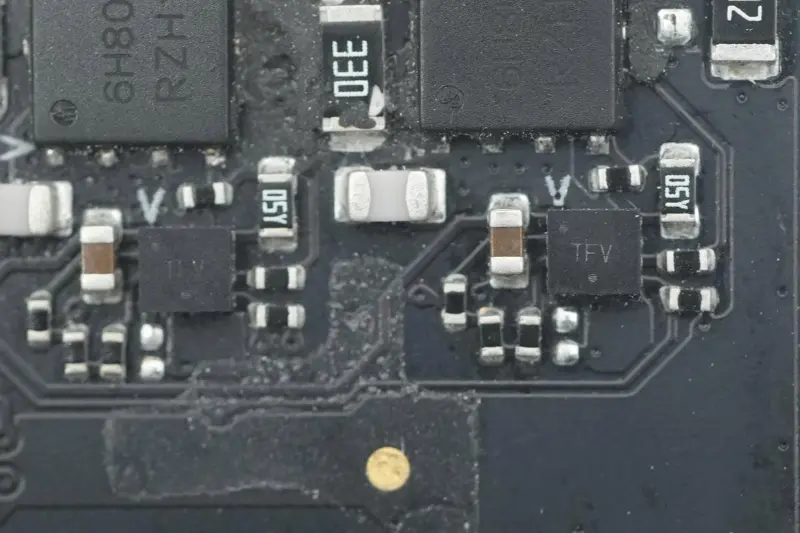

Dva prispôsobené synchrónne usmerňovacie ovládače sú od ON Semiconductor, označené TFV, zabalené vo WDFN8.

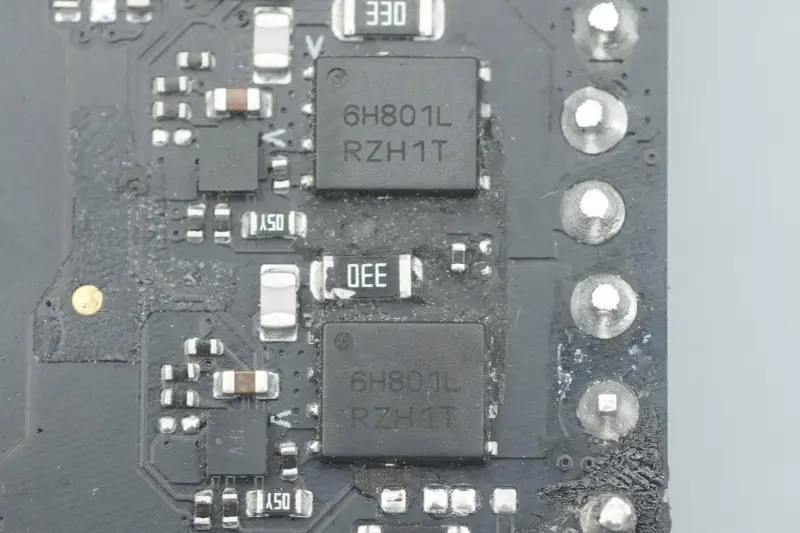

Synchrónna usmerňovacia elektrónka je od ON Semiconductor, model NTMFS6H801NL, elektrónka NMOS, výdržné napätie 80V, odpor 2,7mΩ, balené v DFN5.

Výstupný filtračný kondenzátor je od Lelon.

Špecifikácia kondenzátora je 35V 680μF.

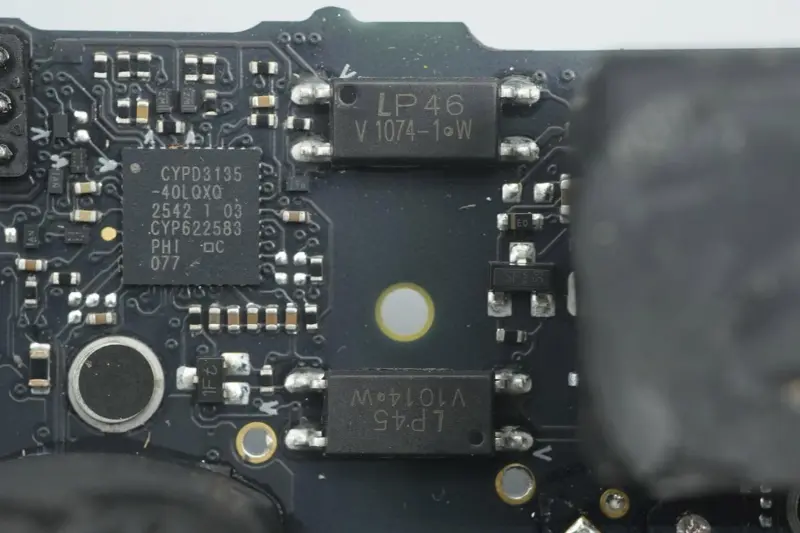

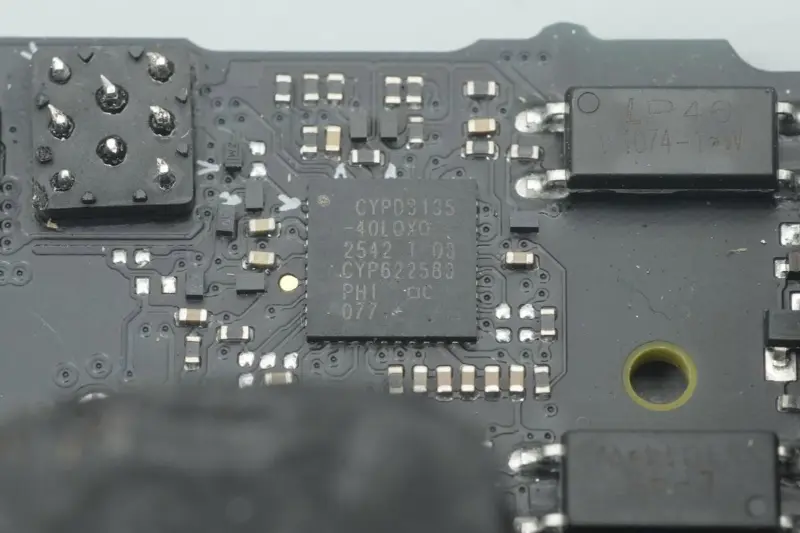

Protokolový čip využíva Infineon CYPD3135, prvý rýchlonabíjací protokolový čip USB PD3.1 v odvetví, prispôsobený spoločnosťou Apple pre Infineon.

Zosilňovač pre detekciu výstupného prúdu.

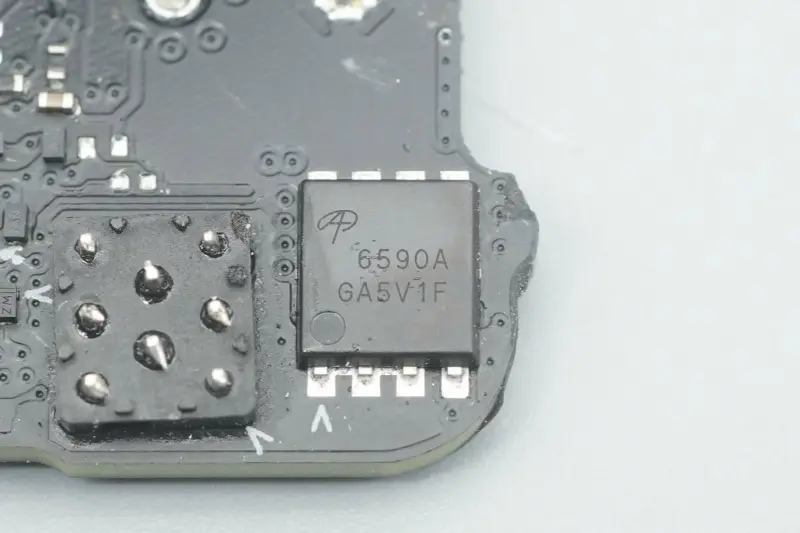

Výstupná spínacia elektrónka VBUS je od AOS, model AON6590A, elektrónka NMOS, výdržné napätie 40V, odpor 0,99mΩ, balené v DFN5*6.

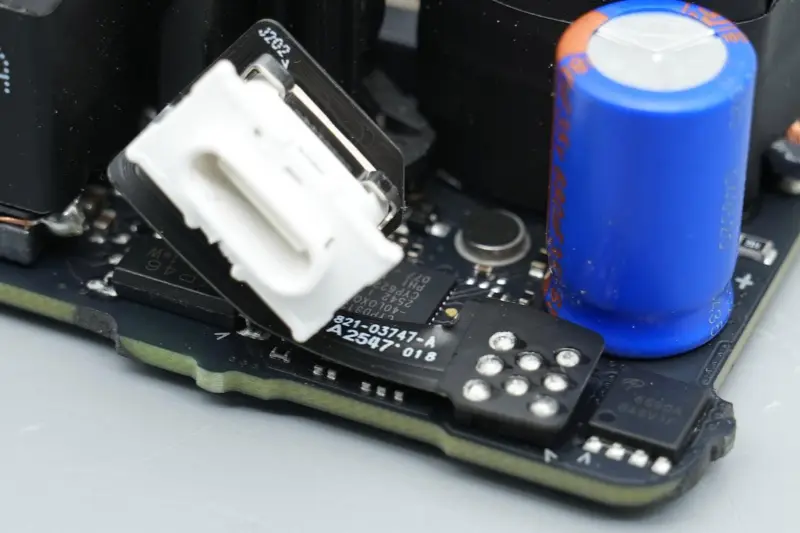

Zásuvka portu USB-C je pripojená k hlavnej doske plošných spojov prostredníctvom flexibilnej dosky plošných spojov.

Detailný záber na zásuvku portu USB-C.

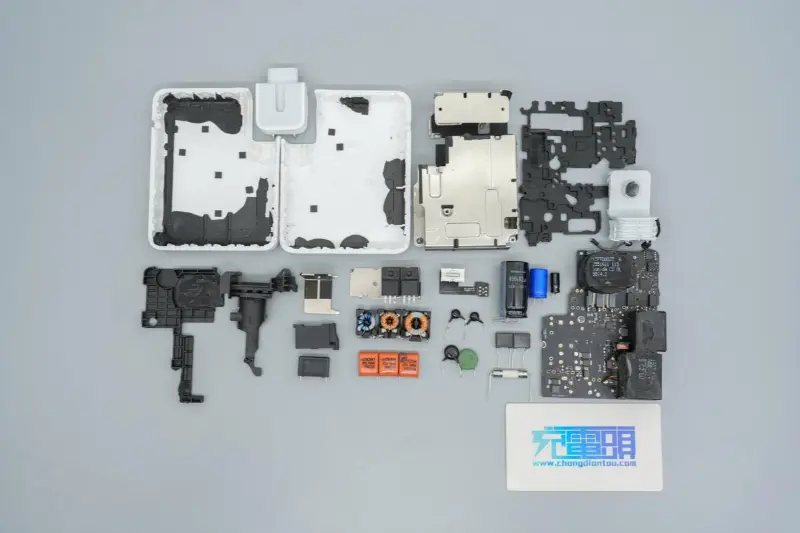

Zhrnutie

Nová 140W rýchla nabíjačka Apple A3607 pokračuje v konzistentnom minimalistickom dizajnovom jazyku spoločnosti Apple a jej celkový vzhľad a veľkosť sú vysoko v súlade s predchádzajúcou generáciou A2452. Existujú však určité rozdiely v detailoch: do slotu odnímateľného kolíkového modulu je pridaná kovová spona na pomocnú fixáciu.

Pokiaľ ide o výkon, zatiaľ čo slúži ako vlajkový zdroj napájania pre zariadenia novej generácie Apple, je tiež vysoko kompatibilný s predchádzajúcimi starými modelmi a poskytuje až 140 W rýchle nabíjanie zariadení PD3.1.

Nabíjačka stále využíva vysokoúčinnú architektúru PFC + LLC + synchrónne znižovanie, s kompaktným celkovým usporiadaním a solídnym dizajnom odvádzania tepla. Pokiaľ ide o základné komponenty, na základe toho, že ovládače sú stále čipy s rovnakým číslom dielu od NXP, STMicroelectronics, ON Semiconductor a Infineon, sú napájacie zariadenia takmer zjednotené ako zákazkové produkty Infineon, vďaka čomu je celkové riešenie intenzívnejšie a prispôsobenejšie a očakáva sa ďalšie zlepšenie výkonu energetickej účinnosti.
